CSMIO-IP-M 4-osiowy kontroler Ethernet
Indeks: CSMIO-IP-M4
Kategoria: Kontrolery ruchu
EAN: 0089925890217
Waga: 0.83 kg
Niedrogi sterownik CNC skierowany do użytkowników, którzy do tej pory decydowali się na zakup kontrolera LPT. Jego zalety to: uniezależnienie się od portu LPT, znacznie lepsza płynnośći ruchu niż przy LPT. Wejścia analogowe - możliwość podłączenia potencjometrów do ustawiania prędkości posuwu i obrotów wrzeciona, wyjścia analogowe - możliwość bezpośredniego podłączenia...
Producent:
QC - Quality Control
Najniższa cena produktu 1 339,50 zł z dnia 05.12.2024
Najniższa cena w ciągu 30 dni przed aktualną promocją: 1 410,00 zł
Zapytaj o produkt
Zamów przez telefon
Opis i parametry
Pliki do pobrania
Produkty powiązane
CSMIO-IP-M 4-osiowy kontroler Ethernet - STEP/DIR
Kontroler CNC CSMIO/IP-M to zaawansowany, 4-osiowy sterownik ruchu, który działa w standardzie Ethernet i obsługuje sygnały krok/kierunek (step/dir). Jest to rozwiązanie rekomendowane zarówno dla profesjonalnych użytkowników i producentów maszyn CNC, jak i dla hobbystów poszukujących wysokiej precyzji oraz stabilności pracy w atrakcyjnej cenie. Niedrogi sterownik CNC 4-osiowy CSMIO-IP-M skierowany do użytkowników, którzy do tej pory decydowali się na zakup kontrolera LPT. Jego zalety to: uniezależnienie się od portu LPT, znacznie lepsza płynność ruchu niż przy LPT. Dodatkowo, dzięki komunikacji Ethernet zmniejszony zostaje negatywny wpływ zakłóceń na pracę urządzenia. CSMIO-IP-M wyposażono w 2 wejścia analogowe - umożliwia to podłączenie potencjometrów do ustawiania prędkości posuwu i obrotów wrzeciona, a także 2 wyjścia analogowe - dające możliwość bezpośredniego podłączenia falownika (sterowanie obrotami).
| PODSTAWOWE DANE STEROWNIKA CSMIO/IP-M | |
|---|---|
| Wejścia cyfrowe | 12 |
| Wyjścia cyfrowe | 6 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Ilość obsługiwanych osi | 4 |
| Maksymalna częstotliwość STEP | 125kHz |
| Wypełnienie sygnału STEP | 50% |
| Typ komunikacji | Ethernet |
Główne cechy kontrolera CSMIO/IP-M
- Komunikacja Ethernet: Połączenie z komputerem PC przez Ethernet zapewnia wysoką stabilność i bezpieczeństwo transmisji, nawet w trudnych warunkach przemysłowych, dzięki galwanicznie izolowanej warstwie fizycznej. To sprawia, że CSMIO/IP-M przewyższa pod względem niezawodności standardowe interfejsy komunikacyjne, w tym port równoległy LPT.
- Wsparcie dla popularnych oprogramowań CNC: Kompatybilność z systemami simCNC, Mach3 i Mach4 umożliwia łatwą integrację z wieloma popularnymi aplikacjami sterującymi, zapewniając elastyczność i przystępność.
- Wejścia/wyjścia: Sygnały I/O są optoizolowane, co chroni układy przed zwarciami i przeciążeniem. Dodatkowo kontroler obsługuje sygnały analogowe (0-10V), umożliwiając podłączenie potencjometrów oraz sterowanie falownikiem wrzeciona (VFD).
- System bezpieczeństwa: Kontroler wyposażony jest w system Watchdog, który natychmiast reaguje na sytuacje alarmowe, w tym zatrzymanie maszyny w przypadku awarii którejkolwiek osi lub aktywacji sygnałów FAULT z serwonapędów.
- Precyzyjna praca silników: Dzięki częstotliwości sygnału step sięgającej 125 kHz, CSMIO/IP-M zapewnia płynną pracę silników krokowych, minimalizując rezonans i poprawiając osiągi napędu.
- Bufor trajektorii: Wbudowany bufor pozwala na nieprzerwaną pracę maszyny nawet przy chwilowych problemach z połączeniem lub oprogramowaniem, co dodatkowo wpływa na stabilność i niezawodność działania.
- Obsługa makr: Umożliwia sterowanie sygnałami cyfrowymi i analogowymi przez makra w językach Visual Basic (Mach3), Lua (Mach4) oraz Python (simCNC), co zapewnia dużą swobodę w dostosowywaniu pracy maszyny do specyficznych potrzeb.
- Pełna izolacja optyczna, zabezpieczenia zwarciowe i termiczne na wyjściach cyfrowych. Możliwość sterowania z laptopa (również 64bit). Lepsza płynność i stabilność ruchu. Dokładniejsze procedury bazowania. Możliwość dołączenia modułu CSMIO-MPG z autonomiczną obsługą ręcznego enkodera.
Zastosowania kontrolera CSMIO/IP-M
Kontroler CSMIO/IP-M sprawdza się w budowie frezarek, routerów CNC, a także wycinarek plazmowych i laserowych oraz w modernizacji starszych maszyn CNC, gdzie przy niewielkim nakładzie finansowym można uzyskać wysoki poziom precyzji.

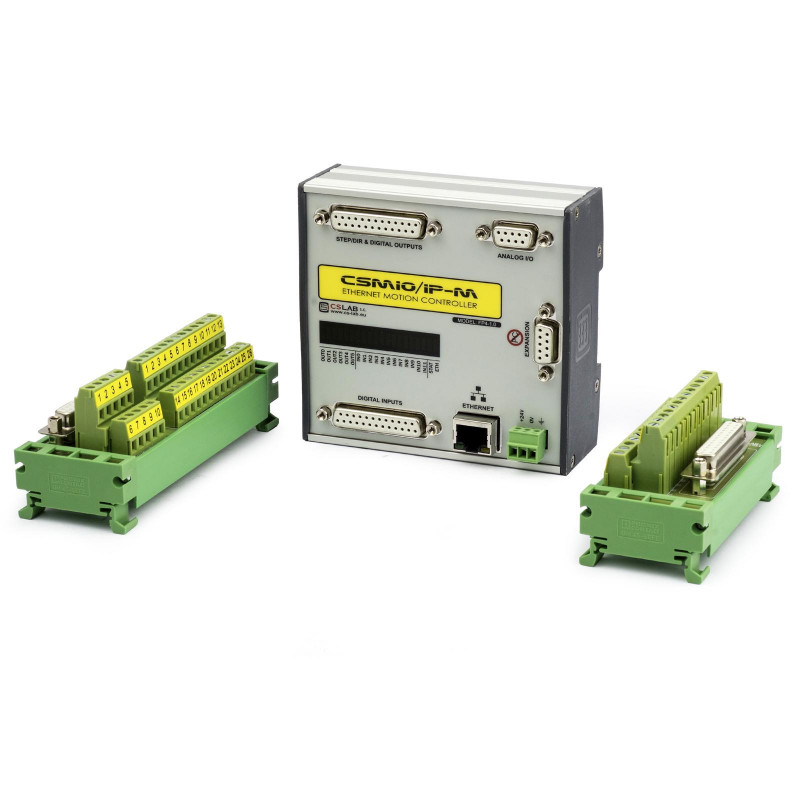

W zestawie CSMIO/IP-M otrzymają Państwo:
- Sterownik CNC CSMIO/IP-M w w kompaktowej solidnej metalowej obudowie, dobrze odprowadzającej ciepło, przystosowanej do montażu na szynie DIN 35 mm.
- Przewód połączeniowy Ethernet
- Wtyczkę zasilania Phoenix 3 pin (1 szt.)
- Przejściówka 1xDB25 -> Terminal block
- Przejściówka 1xDB25 + 1xDB9 -> Terminal Block
- Taśma połączeniowa DB25 (2 szt.)
- Taśma połączeniowa DB9 (1 szt.)
Zestawienie danych technicznych dotyczących sterowników CSMIO.
| Parametr | CSMIO/IP-S | CSMIO/IP-A | CSMIO/IP-M |
|---|---|---|---|
| Liczba osi | 6 | 6 | 4 |
| Ilość wejść cyfrowych | 32 | 24 | 12 |
| Ilość wyjść cyfrowych | 16 | 16 | 4 |
| Ilość wyjść przekaźnikowych | - | - | 2 |
| Ilość wejść analogowych | 4 | 4 | 2 |
| Ilość wyjść analogowych | 2 | 6(+/- 10V) 2(0-10V) |
2 |
| Napięcie zasilania | 24VDC +/-10% | 24VDC +-10% | 24VDC +-10% |
| Pobierana moc | 5W | 5W | 5W |
| Maksymalne napięcie na liniach we/wy | 30VDC | 30VDC | 30VDC |
| Maksymalne obciążenie linii wyjściowej | 250mA | 250mA | 250mA |
| Zakres napięcia na wejściach analogowych | 0-10VDC | 0-10VDC | 0-10VDC |
| Maksymalne obciążenie wyjść analogowych | 5mA | 5mA | 5mA |
| Typ sterowania napędów osi | Krok/kierunek (STEP/DIR) | Analog +/-10V | Krok/kierunek (STEP/DIR) |
| Maksymalna częstotliwość sygnału STEP | 4MHz/8Mhz | - | 125kHz |
| Współczynnik wypełniania sygnału STEP | 50% | - | 50% |
| Połączenie z PC | Ethernet 10/100Mb | Ethernet 10/100Mb | Ethernet 10/100Mb |
| Zakres temperatury otoczenia | 0°C do 60°C | 0°C do 60°C | 0°C do 60°C |
| Wilgotność względna | 10% do 95% (bez zjawiska skraplania) |
10% do 95% (bez zjawiska skraplania) |
10% do 95% (bez zjawiska skraplania) |
| Obsługa modułu CSMIO-MPG | TAK | TAK | TAK |
| Obsługa modułu CSMIA-IO | TAK | TAK | NIE |
| Obsługa modułu CSMIO-ENC | TAK | TAK | NIE |
| Kasowanie luzów | TAK | TAK | NIE |
| Bazowanie na INDEX | TAK | TAK | NIE |
| Osie zależne | TAK | TAK | TAK - podstawowa (bez korekcji geometrii bramy) |
| THC tryb analogowy | TAK | TAK | TAK |
| Oś jako wrzeciono | TAK | TAK | NIE |
| Gwintowanie #G32# | TAK | TAK | NIE |
| Gwintowanie na sztywno | TAK | TAK | NIE |
| Closed Loop Spindle Control | TAK | TAK | NIE |
| Sprzężenie zwrotnie | NIE | TAK | NIE |
Kontroler CSMIO/IP wymaga dedykowanego oprogramowania sterującego. Obsługiwane programy to: simCNC, Mach3 oraz Mach4. Programy Mach3 i Mach4 wymagają instalacji odpowiednich pluginów, które są dostępne do pobrania w zakładce „Pliki do pobrania”. Aby plugin programu Mach3 działał poprawnie, wymagany jest zestaw bibliotek Microsoft .NET.
