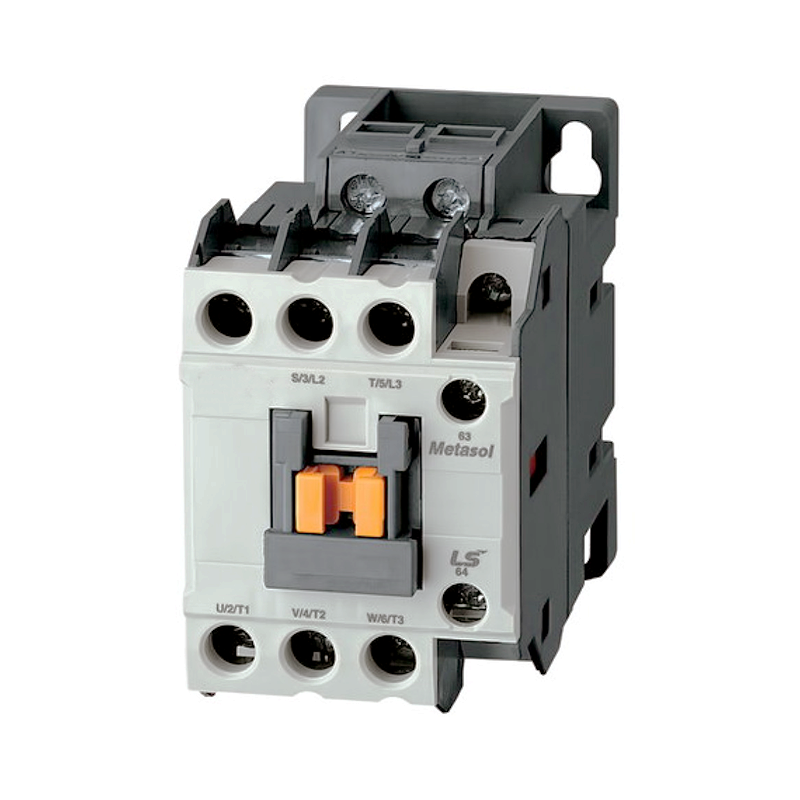

Stycznik MC-18B 7,5kW AC230V AB

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Stycznik MC-18B 7,5kW AC230V AB

Indeks: S2010-200-0014
Kategoria: Styczniki silnikowe
EAN: 8809512816732
Waga: 0.5 kg
4 Przedmioty
Parametry:
Napięcie sterujące:230V
Rodzaj napięcia sterującego:AC
Konfiguracja styków:NONC
Znamionowy prąd styków AC:18A
Znamionowe napięcie styków AC:400V AC
Producent: LS Electric

Wysyłamy z magazynu w 24h

Dostawa od 11,50 zł i Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
98,28 zł
Cena Brutto / szt.

79,90 zł bez VAT

ZAMÓW OBRÓBKĘ
Zapytaj o produkt

Zapytaj o Stycznik MC-18B 7,5kW AC230V AB

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon
Stycznik LS Metasol 18A 7.5kW AC230V NO+NC



- Kompaktowy wygląd dla oszczędności miejsca
- Montaż na szynie DIN
- Przekaźniki termiczne montowane pod stycznikiem lub osobno
- Łatwość w montażu z wyłącznikami silnikowymi za pomocą adapterów
- Ochrona przed dotykiem
- Szeroki zakres akcesoriów
- Światowej klasy wykonanie ze standardami IEC i UL

Typ: MC-18b
Prąd: 18A
Cewka: 230V AC
Liczba pól: 3

Napięcie znamionowe pracy Ue: 690V
Napięcie znamionowe pracy Ui: 690V
Częstotliwość pracy: 50/60Hz
Znamionowe napięcie impulsowe Uimp: 6kV
Ilość cykli pracy/godz: 1800
Wytrzymałość mechaniczna: 15mil.
Wytrzymałość elektryczna: 2.5mil.

Prąd i moc:

AC-1 prąd termiczny: 32A
AC-3:
200/240V: 4.5kW. 18A
380/440V: 7.5kW. 18A
500/550V: 7.5kW. 13A
690V: 7.5kW. 9A
Wartość dla normy UL (50/60Hz):
Prąd ciągły: 40A
1-faza: 110~120V: 1HP
           220~240V: 3HP
3-fazy: 200~208V: 5HP
           220~240V: 7.5HP
           440~480V: 10HP
           550~600V: 15HP
Wymiar NEMA: 0

Wymiary:

AC - waga: 0.34 kg. wymiary: 45x73.5x86
DC - waga: 0.51kg. wymiary: 45x73.5x117.7

Styki pomocnicze(standard): 1a1b
Dodatkowe: boczne: UA-1. przednie: AU-2. AU-4

Styczniki te nawiązują do poprzedniej serii styczników typu GMC  pod względem zastosowanych rozwiązań jak również wykorzystują najlepsze cechy styczników serii Susol takich jak nowoczesny wygląd. niezawodność i trwałość.

Dodatkowo możemy zamontować:
- styki pomocnicze montowane z przodu UA-2 lub UA-4
- styki pomocnicze montowane z boku UA-1
Poza tym oferta obejmuje cały szereg akcesoriów dodatkowych:
- przekaźniki termiczne MT (dostępne w zakresie od 0.1A do 800A zależnie od wielkości stycznika)
- moduły przeciwprzepięciowe do cewek US
- osłony zacisków AP
- blokady mechaniczne UR i AR
- mostki łączeniowe do układów nawrotnych UW
- człony czasowe AD
- adaptery do montażu z wyłącznikami silnikowymi

---------------------------------------------------------------

Wśród akcesoriów pragniemy zwrócić uwagę na moduł do załączania baterii kondensatorów. Teoria mówi. że do łączenia kondensatorów należy stosować styczniki o specjalnej budowie w celu zmniejszenia udarów prądowych. występujących przy załączaniu obciążeń pojemnościowych. Większość producentów posiada w swojej ofercie specjalne do tego styczniki często dużo droższe i trudno dostępne. LS Industrial Systems posiada bardzo proste rozwiązanie tego problemu. Wszystkie styczniki są przystosowane do pracy wg Koordynacji 2. co oznacza. że w przypadku zadziałania. aparat ten nie ulegnie uszkodzeniu. może on wymagać jedynie sprawdzenia swoich parametrów. Oznacza to. że styczniki są już z zasady przewymiarowane. a dla załączania baterii kondensatorów potrzebny jest tylko dodatkowy moduł z rezystorami rozładowczymi

- AC-9  ( dla baterii do 33.3kVar przy 440V)

- AC-50 ( dla baterii do 62kVar przy 440V)

Maksymalna moc robocza:
220~240V: 8.5kvar
400~440V: 16.7kvar
500~550V: 24kvar
Prąd znamionowy: 24A
kondensator: AC-9

Dane techniczne
Napięcie sterujące
230V
Rodzaj napięcia sterującego
AC
Konfiguracja styków
NONC
Znamionowy prąd styków AC
18A
Znamionowe napięcie styków AC
400V AC
Prąd znamionowy
18A
Moc znamionowa
7.5 kW
