Czujnik długości narzędzia CDN-1

Ocena: 4.64 / 5
Indeks: CDN-1
Kategoria: Czujnik długości narzędzia
Waga: 0.373 kg
Czujnik długości narzędzia jest niezbędnym wyposażeniem frezarki czy grawerki CNC. Podczas pracy często zachodzi konieczność wymiany narzędzi obróbczych. Pomiaru długości takiego narzędzia dokonuje się podjeżdżając nad środek czujnika i opuszczając narzędzie. Wszystkie te czynności wykonywane są automatycznie. Czujnik ten współpracuje z większością programów do...

Wysyłamy z magazynu w 24h

Dostawa od 12,00 zł i
Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
1 000,00 zł

813,01 zł bez VAT

Cena Brutto / szt.

Zapytaj o produkt

Zapytaj o Czujnik długości narzędzia CDN-1

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon
730 35 35 35

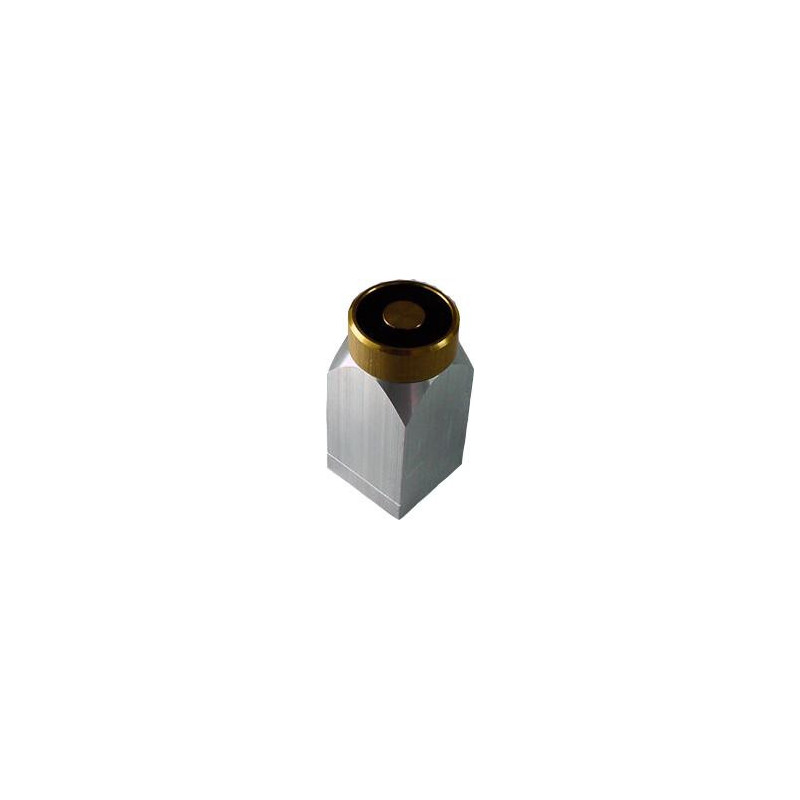

Czujnik długości narzędzia jest niezbędnym wyposażeniem frezarki czy grawerki CNC. Podczas pracy często zachodzi konieczność wymiany narzędzi obróbczych. Pomiaru długości takiego narzędzia dokonuje się podjeżdżając nad środek czujnika i opuszczając narzędzie. Wszystkie te czynności wykonywane są automatycznie. Czujnik ten współpracuje z większością programów do sterowania maszynami CNC.

Dokładność czujnika wynosi 0,01 mm.

Zastosowanie czujnika skraca czas wymiany narzędzia wraz z ustaleniem jego długości do kilku sekund.

Zasilanie czujnika od 5V do 30VDC. Normalnie na wyjściu panuje napięcie zasialnia, podczas aktywacji czujnika, na wyjściu pojawia się 0V .

Podstawą czujnika jest kwadrat o boku 40mm. W statnie spoczynku czujnik ma wysokość 82mm. Skok czujnika wynosi 2 mm.


Współpraca z programem Mach2:

Czujnik współpracuje z programem Mach2. Aby korzystać z automatycznego pomiaru narzędzia trzeba zdefiniować w zakładce sygnałów wejściowych sygnał Digitalize :

Dla programu Mach2 będzie to wyglądało w następujący sposób:
Definiowanie sygnału wejściowego w Mach2
Następnie wybrać numer końcówki portu LPT do której zostanie dołączony czujnik. Może to być np. pin nr. 15
Wybór numeru portu LPT


Współpraca z programem Mach3:

Czujnik współpracuje z programem Mach3. Aby korzystać z automatycznego pomiaru narzędzia trzeba zdefiniować w zakładce sygnałów wejściowych sygnał Probe :

Zakładka sygnałów, funkcja Probe

Dla obsługi automatycznego pomiaru długości narzędzia w programie Mach3 niezbędne jest wykorzystanie tzw. makra. Nasza firma może takie makro dla Państwa przygotować. Zainteresowane osoby prosimy o kontakt.

Podłączenie czujnika:

Czujnik długości narzędzia - widok bez osłony Płytka drukowana czujnika wysokości narzędzia


Wymiary mechaniczne czujnika

Wymiar narzędzia
Pobierz

Makro pomiaru długości narzędzia
Pobierz
