Pokrętła sterujące z chwytem radełkowanym IZN.380+FGS - Z podziałką

Pokrętła sterujące z chwytem radełkowanym IZN.380+FGS - Z podziałką

Specyfikacja

Materiał

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na połysk.

Zaślepka

Technopolimer na bazie żywic acetalowych (POM), kolor jasnoszary, montaż na wcisk, może być wyjęta po naciśnięciu na krawędź (oryginalna konstrukcja ELESA).

Wykonania standardowe

Wtopka stalowa, oksydowana na czarno, z otworem rozwiercanym standardowo w tolerancji H7.

Montaż za pomocą rowka wpustowego lub przez zastosowanie poprzecznego kołka umieszczonego we wstępnie wykonanym otworze f lub za pomocą wkręta dociskowego (rozwiercić i nagwintować otwór f).

  • IZN.380: pokrętło sterujące bez kryzy
  • IZN.380+K: pokrętło sterujące z aluminiową kryzą, z grawerowaną w kolorze czarnym wskazówką.
  • IZN.380+FGS: pokrętło sterujące z aluminiową kryzą, z grawerowaną w kolorze czarnym skalą.
  • FGS 10/40 = podziałka lewostronna (numeracja rośnie, gdy pokrętło jest przekręcane w prawo), skala od 0 do 9 (40 działek).
  • FGS 10/100 = podziałka lewostronna (numeracja rośnie, gdy pokrętło jest przekręcane w prawo), skala od 0 do 9 (100 działek)

Dla innych rodzajów podziałek (patrz Skalowanie).



Akcesoria

Akcesoria

Kulka i sprężyna do pozycjonowania, do mocowana w otworze, dla pokręteł o średnicy D ? 48 mm, dostępne tylko dla IZN.380, (patrz kulka i sprężyna MS.).

Wykonania specjalne na życzenie

Wykonania specjalne na życzenie

Na powierzchni zaślepki mogą być nadrukowane w różnych kolorach teksty, znaki, symbole graficzne, itp.

Rozwiń opis
 Zwiń opis
Pokrętła sterujące z chwytem radełkowanym IZN.380+FGS - Z podziałką

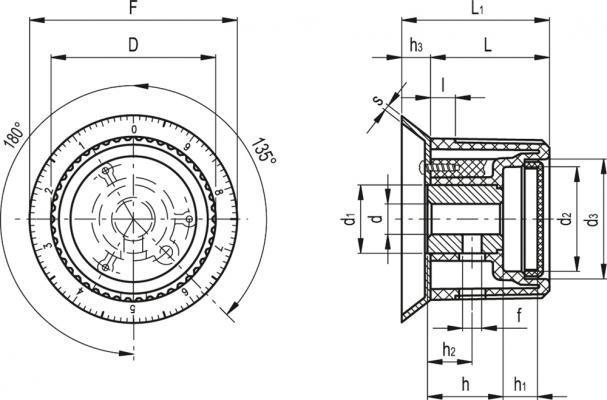

Rysunek techniczny
