![Przekładnia TM 040/10[120/9]B3 wym. redukcja 11/9](https://www.ebmia.pl/235576-large_default/przekladnia-tm-040-10-120-9-b3-wym-redukcja-11-9.jpg?t=1570103915 "Przekładnia TM 040/10[120/9]B3 wym. redukcja 11/9")
Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

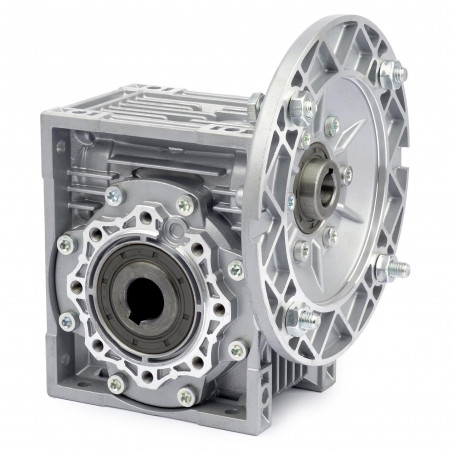

Przekładnia TM 040/10[120/9]B3 wym. redukcja 11/9
Indeks: P0402-003-0046
Kategoria: TM 040
Waga: 2.3 kg
Parametry:
[1/min] n2:140
i:10
nd:0.85
[kW] P1:0.7
[Nm] MN:40
Producent:
Kacperek
Zamów przez telefon
Opis i parametry
Pliki do pobrania
Dane techniczne
[1/min] n2
140
i
10
nd
0.85
[kW] P1
0.7
[Nm] MN
40
[Kw] Ps
0.75
[Nm] M2
43
f
0.9
Pm [mm]
120
bm [mm]
3
tm [mm]
10.4
Silnik
56B5
Dm [mm]
9
Materiał obudowy
Aluminium
Wielkość mechaniczna
TM 040
Oznaczenia:
n1[1/min]
prędkość obrotowa wału napędowego (wejściowego)
n2[1/min]
prędkość obrotowa wału zdawczego (wyjściowego)
i
przełożenie
Ps [kW]
moc silnika
P1 [kW]
moc przekładni na wale napędowym (wejściowym)
P2 [kW]
moc przekładni na wale zdawczym (wyjściowym)
M1 [Nm]
moment obrotowy na wale napędowym (wejściowym)
Mn
to nominalny moment obrotowy na wale zdawczym (wyjściowym) przekładni
f
współczynnik mocy
ηd
sprawność dynamiczna - sprawność przekładni po ustaleniu prędkości obrotowej i temperatury
