Przekładnie ślimakowe TM

Nasza oferta przekładni ślimakowych TM ma zapewnić Państwu dostęp do innowacyjnych rozwiązań w zakresie zastosowania tych przekładni w przemyśle, w szczególności w urządzeniach, gdzie wymagana jest duża siła oraz dobre przeniesienie mocy. W przekładniach ślimakowych odbywa się to poprzez tarcie ślimaka o ślimacznicę, które to elementy znajdują się w dwóch, różnych położeniach. Ślimak jest wałkiem uzębionym, w którym zęby najczęściej posiadają zarys gwintu trapezowego. Ślimacznica zaś jest kołem zębatym, które współpracuje tarciowo ze ślimakiem. Zastosowanie w ten sposób tego mechanizmu gwarantuje bezpieczną, trwałą i przede wszystkim ciągłą pracę układu. Układ ten jest dodatkowo układem samohamownym, dzięki czemu w pewnych urządzeniach nie wymaga się stosowania hamulca. Dokładamy wszelkich starań, aby przekładnie ślimakowe w sklepie EBMiA spełniały Państwa wymagania. W związku z tym staramy się, aby nasza oferta była w jak największym stopniu kompleksowa.

Dzięki temu posiadamy w niej kilka typów przekładni ślimakowych TM, które gwarantują możliwość zamontowania silnika kołnierzowego bez konieczności dostosowywania układu. Przekładnie typu TM przenoszą moce od 0,04 kW do 16 kW. Oferowane są w przełożeniach od 7,5 do 100 oraz w różnych wariantach zabudowy. Przekładnie TM mają możliwości tworzenia różnych aplikacji napędowych poprzez łączenie ich z innymi elementami. Przykładowe konfiguracje to łączenia: motoreduktora TM z przystawką zębatą PZ; dwóch motoreduktorów TM+TM motoreduktora TM z wariatorem TW. Przekładne są fabrycznie napełnione są wysokiej jakości olejem, dlatego nie wymagają żadnej obsługi ze strony użytkownika przez cały okres użytkowania. Standardowo przekładnie dostarczamy w wersji umożliwiającej zamontowanie silnika kołnierzowego - wymiary kołnierza i oznaczenie podane jest w tabeli. Możemy dostarczyć przekładnie z kołnierzem dopasowanym do innego silnika.

Zapraszamy do kontaktu z naszym doradcą technicznym. Pomoże on dobrać przekładnie lub silnik motoreduktora do wymaganej aplikacji.

Rozwiń opis

Zwiń opis

Oznaczenia:

n1 [1/min]:prędkość obrotowa wału napędowego (wejściowego)

n2 [1/min]:prędkość obrotowa wału zdawczego (wyjściowego)

i:przełożenie

Ps [kW]:moc silnika

P1 [kW]:moc przekładni na wale napędowym (wejściowym)

P2 [kW]:moc przekładni na wale zdawczym (wyjściowym)

M1 [Nm]:moment obrotowy na wale napędowym (wejściowym)

Mn:to nominalny moment obrotowy na wale zdawczym (wyjściowym) przekładni

f:współczynnik mocy

ηd:sprawność dynamiczna - sprawność przekładni po ustaleniu prędkości obrotowej i temperatury

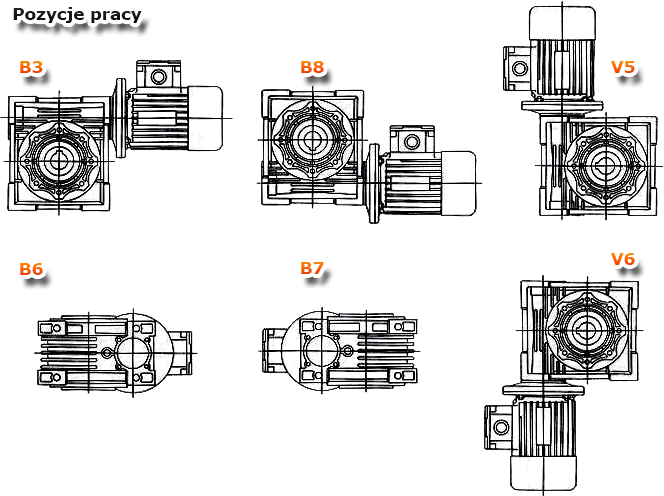

Rysunek techniczny

Sortuj wg:

1
2
3
…
11
Następny

24h

Indeks: P0402-002-0016

Przekładnia TM 030/30[90/11]B3

[1/min] n₂:46.7

i:30

n_d:0.64

[kW] P₁:0.2

[Nm] M_N:26.2

[Kw] P_s:0.18

[Nm] M₂:23.6

f:1.1

Pm [mm]:90

bm [mm]:4

tm [mm]:12.8

Silnik:63B14

Dm [mm]:11

Materiał obudowy:Aluminium

253,76 zł / szt.

206,31 zł bez VAT

24h

Indeks: P0402-003-0030

Przekładnia TM 040/50[140/11]B3

[1/min] n₂:28

i:50

n_d:0.61

[kW] P₁:0.2

[Nm] M_N:41

[Kw] P_s:0.18

[Nm] M₂:37

f:1.1

Pm [mm]:140

bm [mm]:4

tm [mm]:12.8

Silnik:63B5

Dm [mm]:11

Materiał obudowy:Aluminium

303,01 zł

287,86 zł / szt.

234,03 zł bez VAT

Najniższa cena z ostatnich 30 dni: 287,86 zł

24h

Indeks: P0402-003-0127

Przekładnia TM 040/30[105/9]B3

[1/min] n₂:46.7

i:30

n_d:0.69

[kW] P₁:0.3

[Nm] M_N:42

[Kw] P_s:0.25

[Nm] M₂:35

f:1.2

bm [mm]:3

tm [mm]:10.4

Silnik:56B5

Dm [mm]:9

Materiał obudowy:Aluminium

315,58 zł / szt.

256,57 zł bez VAT

24h

Indeks: P0402-005-0065

Przekładnia TM 063/80[105/14]B3

[1/min] n₂:17.5

i:80

n_d:0.56

[kW] P₁:0.4

[Nm] M_N:122

[Kw] P_s:0.37

[Nm] M₂:113

f:1.1

Silnik:71B14

Wielkość mechaniczna:TM 063

Materiał obudowy:Aluminium

614,89 zł / szt.

499,91 zł bez VAT

24h

Indeks: P0402-006-0071

Przekładnia TM 075/25[160/14]B3

[1/min] n₂:56

i:25

n_d:0.79

[kW] P₁:1.5

[Nm] M_N:202

[Kw] P_s:1.5

[Nm] M₂:202

f:1

Dm [mm]:14

Pm [mm]:160

bm [mm]:8

tm [mm]:31.3

Silnik:100/112B14

Materiał obudowy:Aluminium

675,53 zł

641,75 zł / szt.

521,75 zł bez VAT

Najniższa cena z ostatnich 30 dni: 641,75 zł

24h

Indeks: P0402-005-0034

Przekładnia TM 063/7.5[120/19]B3

[1/min] n₂:186.7

i:7.5

n_d:0.87

[kW] P₁:2.8

[Nm] M_N:124

[Kw] P_s:3

[Nm] M₂:133

f:0.9

Silnik:80B14

Wielkość mechaniczna:TM 063

Materiał obudowy:Aluminium

516,99 zł / szt.

420,32 zł bez VAT

24h

Indeks: P0402-007-0066

Przekładnia TM 090/100[120/19]B3

[1/min] n₂:14

i:100

n_d:0.58

[kW] P₁:0.7

[Nm] M_N:277

[Kw] P_s:0.75

[Nm] M₂:296

f:0.9

Dm [mm]:19

Pm [mm]:120

bm [mm]:6

tm [mm]:21.8

Silnik:80B14

Materiał obudowy:Aluminium

1 275,31 zł / szt.

1 036,84 zł bez VAT

24h

Indeks: P0402-005-5034

Przekładnia TM 063/7.5[140/24]B3

[1/min] n₂:186.7

i:7.5

n_d:0.9

[kW] P₁:2.7

[Nm] M_N:125

[Kw] P_s:2.2

[Nm] M₂:100

f:1.23

Silnik:90B14

Wielkość mechaniczna:TM 063

Materiał obudowy:Aluminium

488,10 zł / szt.

396,83 zł bez VAT

24h

Indeks: P0402-005-0100

Przekładnia TM 063/7.5[105/19]B3

[1/min] n₂:186.7

i:7.5

n_d:0.87

[kW] P₁:2.8

[Nm] M_N:124

[Kw] P_s:3

[Nm] M₂:133

f:0.9

Silnik:71B14

Wielkość mechaniczna:TM 063

Materiał obudowy:Aluminium

488,10 zł

463,70 zł / szt.

376,99 zł bez VAT

Najniższa cena z ostatnich 30 dni: 463,70 zł

24h

Indeks: P0402-002-6030

Przekładnia TM 030/50[120/11]B3

[1/min] n₂:28

i:50

n_d:0.57

[kW] P₁:0.09

[Nm] M_N:17

[Kw] P_s:0.09

[Nm] M₂:17

f:1

Pm [mm]:120

bm [mm]:4

tm [mm]:12.8

Silnik:63B5

Dm [mm]:11

Materiał obudowy:Aluminium

213,98 zł

203,28 zł / szt.

165,27 zł bez VAT

Najniższa cena z ostatnich 30 dni: 203,28 zł

24h

Indeks: TM 050/20[160/14]

Przekładnia TM 050/20[160/14]B3

[1/min] n₂:70

i:20

n_d:0.77

[kW] P₁:0.7

[Nm] M_N:74

[Kw] P_s:0.55

[Nm] M₂:78

f:0.9

Dm [mm]:14

Pm [mm]:160

bm [mm]:5

Silnik:71B5

Materiał obudowy:Aluminium

429,44 zł / szt.

349,14 zł bez VAT

24h

Indeks: P0402-001-0001

Przekładnia TM 025/7.5[80/9]B3

[1/min] n₂:186.7

i:7.5

n_d:0.84

[kW] P₁:0.25

[Nm] M_N:10.7

[Kw] P_s:0.06

[Nm] M₂:2.6

f:4.2

Pm [mm]:80

bm [mm]:3

tm [mm]:10.4

Silnik:56B14

Dm [mm]:9

Materiał obudowy:Aluminium

248,88 zł / szt.

202,34 zł bez VAT

24h

Indeks: P0402-003-0034

Przekładnia TM 040/7.5[90/11]B3

[1/min] n₂:186.7

i:7.5

n_d:0.86

[kW] P₁:0.9

[Nm] M_N:39

[Kw] P_s:0.75

[Nm] M₂:33

f:1.2

Pm [mm]:90

bm [mm]:4

tm [mm]:12.8

Silnik:63B14

Dm [mm]:11

Materiał obudowy:Aluminium

315,58 zł / szt.

256,57 zł bez VAT

24h

Indeks: P0402-003-0036

Przekładnia TM 040/15[90/11]B3

[1/min] n₂:93.3

i:15

n_d:0.81

[kW] P₁:0.5

[Nm] M_N:41

[Kw] P_s:0.55

[Nm] M₂:45

f:0.9

Pm [mm]:90

bm [mm]:4

tm [mm]:12.8

Silnik:63B14

Dm [mm]:11

Materiał obudowy:Aluminium

315,58 zł / szt.

256,57 zł bez VAT

24h

Indeks: P0402-003-0039

Przekładnia TM 040/30[90/11]B3

[1/min] n₂:46.7

i:30

n_d:0.69

[kW] P₁:0.3

[Nm] M_N:42

[Kw] P_s:0.25

[Nm] M₂:35

f:1.2

Pm [mm]:90

bm [mm]:4

tm [mm]:12.8

Silnik:63B14

Dm [mm]:11

Materiał obudowy:Aluminium

338,94 zł / szt.

275,56 zł bez VAT

24h

Indeks: P0402-004-0002

Przekładnia TM 050/10[200/19]B3

[1/min] n₂:140

i:10

n_d:0.84

[kW] P₁:1.2

[Nm] M_N:68

[Kw] P_s:1.1

[Nm] M₂:63

f:1.1

Dm [mm]:19

Pm [mm]:200

bm [mm]:6

Silnik:80B5

Materiał obudowy:Aluminium

412,35 zł

391,73 zł / szt.

318,48 zł bez VAT

Najniższa cena z ostatnich 30 dni: 391,73 zł

24h

Indeks: P0402-004-0006

Przekładnia TM 050/30[200/19]B3

[1/min] n₂:46.7

i:30

n_d:0.7

[kW] P₁:0.6

[Nm] M_N:86

[Kw] P_s:0.55

[Nm] M₂:78

f:1.1

Dm [mm]:19

Pm [mm]:200

bm [mm]:6

Silnik:80B5

Materiał obudowy:Aluminium

429,44 zł / szt.

349,14 zł bez VAT

24h

Indeks: P0402-006-0063

Przekładnia TM 075/50[120/19]B3

[1/min] n₂:28

i:50

n_d:0.68

[kW] P₁:0.9

[Nm] M_N:208

[Kw] P_s:0.75

[Nm] M₂:173

f:1.2

Dm [mm]:19

Pm [mm]:120

bm [mm]:6

tm [mm]:21.8

Silnik:80B14

Materiał obudowy:Aluminium

913,72 zł / szt.

742,86 zł bez VAT

24h

Indeks: P0402-007-0062

Przekładnia TM 090/40[120/19]B3

[1/min] n₂:35

i:40

n_d:0.74

[kW] P₁:1.8

[Nm] M_N:363

[Kw] P_s:1.5

[Nm] M₂:302

f:1.2

Dm [mm]:19

Pm [mm]:120

bm [mm]:6

tm [mm]:21.8

Silnik:80B14

Materiał obudowy:Aluminium

1 102,08 zł

1 046,98 zł / szt.

851,20 zł bez VAT

Najniższa cena z ostatnich 30 dni: 1 046,98 zł

24h

Indeks: P0402-009-0013

Przekładnia TM 130/10[250/28]B3

[1/min] n₂:140

i:10

n_d:0.88

[kW] P₁:13.5

[Nm] M_N:810

[Kw] P_s:15

[Nm] M₂:900

f:0.9

Dm [mm]:28

Pm [mm]:250

tm [mm]:31.3

bm [mm]:8

Silnik:100/112B5

Materiał obudowy:Żeliwo

2 046,09 zł

1 943,79 zł / szt.

1 580,31 zł bez VAT

Najniższa cena z ostatnich 30 dni: 1 943,79 zł

24h

Indeks: P0402-004-5005

Przekładnia TM 050/20[160/19]

[1/min] n₂:70

i:20

n_d:0.77

[kW] P₁:0.7

[Nm] M_N:74

[Kw] P_s:0.55

[Nm] M₂:58

f:1.27

Dm [mm]:14

Pm [mm]:160

bm [mm]:5

Silnik:71B5

Materiał obudowy:Aluminium

360,80 zł

342,76 zł / szt.

278,67 zł bez VAT

Najniższa cena z ostatnich 30 dni: 342,76 zł

24h

Indeks: P0402-007-0065

Przekładnia TM 090/80[120/19]B3

[1/min] n₂:17.5

i:80

n_d:0.62

[kW] P₁:0.8

[Nm] M_N:270

[Kw] P_s:0.75

[Nm] M₂:253

f:1.1

Dm [mm]:19

Pm [mm]:120

bm [mm]:6

tm [mm]:21.8

Silnik:80B14

Materiał obudowy:Aluminium

860,26 zł

817,25 zł / szt.

664,43 zł bez VAT

Najniższa cena z ostatnich 30 dni: 817,25 zł

24h

Indeks: P0402-001-0006

Przekładnia TM 025/40[80/9]B3

[1/min] n₂:35

i:40

n_d:0.61

[kW] P₁:0.08

[Nm] M_N:13.3

[Kw] P_s:0.06

[Nm] M₂:10

f:1.3

Pm [mm]:80

bm [mm]:3

tm [mm]:10.4

Silnik:56B14

Dm [mm]:9

Materiał obudowy:Aluminium

248,88 zł / szt.

202,34 zł bez VAT

24h

Indeks: P0402-001-0008

Przekładnia TM 025/60[80/9]B3

[1/min] n₂:46.7

i:60

n_d:0.57

[kW] P₁:0.06

[Nm] M_N:7

[Kw] P_s:0.09

[Nm] M₂:10.5

f:0.67

Pm [mm]:80

bm [mm]:3

tm [mm]:10.4

Silnik:56B14

Dm [mm]:9

Materiał obudowy:Aluminium

248,88 zł / szt.

202,34 zł bez VAT

24h

Indeks: P0402-002-0030

Przekładnia TM 030/80[120/9]B3

[1/min] n₂:17.5

i:80

n_d:0.44

[kW] P₁:0.1

[Nm] M_N:24

[Kw] P_s:0.09

[Nm] M₂:21.6

f:1.1

Pm [mm]:120

bm [mm]:3

tm [mm]:10.4

Silnik:56B5

Dm [mm]:9

Materiał obudowy:Aluminium

253,76 zł / szt.

206,31 zł bez VAT

24h

Indeks: P0402-007-0015

Przekładnia TM 090/20[160/28]B3

[1/min] n₂:70

i:20

n_d:0.83

[kW] P₁:3.1

[Nm] M_N:351

[Kw] P_s:3

[Nm] M₂:339

f:1

Dm [mm]:28

Pm [mm]:160

bm [mm]:8

tm [mm]:31.3

Silnik:100/112B14

Materiał obudowy:Aluminium

1 113,64 zł

1 057,96 zł / szt.

860,13 zł bez VAT

Najniższa cena z ostatnich 30 dni: 1 057,96 zł

24h

Indeks: P0402-008-0035

Przekładnia TM 110/10[200/19]B3

[1/min] n₂:140

i:10

n_d:0.88

[kW] P₁:9.8

[Nm] M_N:588

[Kw] P_s:11

[Nm] M₂:660

f:0.9

Dm [mm]:19

Pm [mm]:200

bm [mm]:6

tm [mm]:21.8

Silnik:80B5

Materiał obudowy:Żeliwo

1 636,87 zł

1 555,03 zł / szt.

1 264,25 zł bez VAT

Najniższa cena z ostatnich 30 dni: 1 555,03 zł

24h

Indeks: P0402-002-5032

Przekładnia TM 063/20[160/19]B3

[1/min] n₂:70

i:20

n_d:0.82

[kW] P₁:1.2

[Nm] M_N:135

[Kw] P_s:1.1

[Nm] M₂:125

f:1.09

Silnik:71B5

Wielkość mechaniczna:TM 063

Materiał obudowy:Aluminium

614,89 zł / szt.

499,91 zł bez VAT

24h

Indeks: P0402-002-0038

Przekładnia TM 030/10[80/9]B3

[1/min] n₂:140

i:10

n_d:0.81

[kW] P₁:0.32

[Nm] M_N:18

[Kw] P_s:0.25

[Nm] M₂:14

f:1.28

Pm [mm]:80

bm [mm]:3

tm [mm]:10.4

Silnik:56B14

Dm [mm]:9

Materiał obudowy:Aluminium

243,66 zł / szt.

198,10 zł bez VAT

24h

Indeks: TM 030/25[80/11]

Przekładnia TM 030/25[80/11]B3

[1/min] n₂:56

i:25

n_d:0.67

[kW] P₁:0.2

[Nm] M_N:22.9

[Kw] P_s:0.18

[Nm] M₂:20.6

f:1.1

Pm [mm]:80

bm [mm]:4

tm [mm]:12.8

Silnik:56B14

Dm [mm]:11

Materiał obudowy:Aluminium

253,76 zł / szt.

206,31 zł bez VAT

24h

Indeks: TC-050/50-160/14

Przekładnia TC 050/50[160/14]

[1/min] n₂:28

i:50

n_d:0.61

[kW] P₁:0.3

[Nm] M_N:62

[Kw] P_s:0.25

[Nm] M₂:52

f:1.2

Dm [mm]:14

Pm [mm]:160

bm [mm]:5

Silnik:71B5

Materiał obudowy:Aluminium

400,00 zł / szt.

325,20 zł bez VAT

3 - 5 dni

Indeks: P0402-003-0017

Przekładnia TM 040/30[105/14]B3

[1/min] n₂:46.7

i:30

n_d:0.69

[kW] P₁:0.3

[Nm] M_N:42

[Kw] P_s:0.25

[Nm] M₂:35

f:1.2

Pm [mm]:105

bm [mm]:3

tm [mm]:10.4

Silnik:56B5

Dm [mm]:9

Materiał obudowy:Aluminium

315,58 zł / szt.

256,57 zł bez VAT

3 - 5 dni

Indeks: P0402-004-0017

Przekładnia TM 050/30[120/19]B3

[1/min] n₂:46.7

i:30

n_d:0.7

[kW] P₁:0.6

[Nm] M_N:86

[Kw] P_s:0.55

[Nm] M₂:78

f:1.1

Dm [mm]:19

Pm [mm]:120

bm [mm]:6

Silnik:80B14

Materiał obudowy:Aluminium

429,44 zł / szt.

349,14 zł bez VAT

3 - 5 dni

Indeks: P0402-005-0040

Przekładnia TM 063/40[120/19]B3

[1/min] n₂:35

i:40

n_d:0.69

[kW] P₁:0.8

[Nm] M_N:150

[Kw] P_s:0.75

[Nm] M₂:141

f:1.1

Silnik:80B14

Wielkość mechaniczna:TM 063

Materiał obudowy:Aluminium

614,89 zł / szt.

499,91 zł bez VAT

3 - 5 dni

Indeks: P0402-002-0035

Przekładnia TM 030/25[80/9]B14

[1/min] n₂:56

i:25

n_d:0.67

[kW] P₁:0.2

[Nm] M_N:22.9

[Kw] P_s:0.18

[Nm] M₂:20.6

f:1.1

Pm [mm]:80

bm [mm]:3

tm [mm]:10.4

Silnik:56B14

Dm [mm]:9

Materiał obudowy:Aluminium

253,76 zł / szt.

206,31 zł bez VAT

3 - 5 dni

Indeks: P0402-002-0037

Przekładnia TM 030/40[80/9]B3

[1/min] n₂:35

i:40

n_d:0.58

[kW] P₁:0.1

[Nm] M_N:15.8

[Kw] P_s:0.09

[Nm] M₂:14.2

f:1.1

Pm [mm]:80

bm [mm]:3

tm [mm]:10.4

Silnik:56B14

Dm [mm]:9

Materiał obudowy:Aluminium

253,76 zł / szt.

206,31 zł bez VAT

3 - 5 dni

Indeks: P0402-003-0001

Przekładnia TM 040/7.5[160/14]B3

[1/min] n₂:186.7

i:7.5

n_d:0.86

[kW] P₁:0.9

[Nm] M_N:39

[Kw] P_s:0.75

[Nm] M₂:33

f:1.2

Pm [mm]:160

bm [mm]:5

tm [mm]:16.3

Silnik:71B5

Dm [mm]:14

Materiał obudowy:Aluminium

315,58 zł / szt.

256,57 zł bez VAT

3 - 5 dni

Indeks: P0402-003-0002

Przekładnia TM 040/10[160/14]B14

[1/min] n₂:140

i:10

n_d:0.85

[kW] P₁:0.7

[Nm] M_N:40

[Kw] P_s:0.75

[Nm] M₂:43

f:0.9

Pm [mm]:160

bm [mm]:5

tm [mm]:16.3

Silnik:71B5

Dm [mm]:14

Materiał obudowy:Aluminium

305,04 zł / szt.

248,00 zł bez VAT

3 - 5 dni

Indeks: P0402-003-0004

Przekładnia TM 040/20[160/14]B3

[1/min] n₂:70

i:20

n_d:0.77

[kW] P₁:0.4

[Nm] M_N:42

[Kw] P_s:0.37

[Nm] M₂:38

f:1.1

Pm [mm]:160

bm [mm]:5

tm [mm]:16.3

Silnik:71B5

Dm [mm]:14

Materiał obudowy:Aluminium

315,58 zł / szt.

256,57 zł bez VAT

3 - 5 dni

Indeks: P0402-003-0005

Przekładnia TM 040/25[160/14]B3

[1/min] n₂:56

i:25

n_d:0.74

[kW] P₁:0.3

[Nm] M_N:37

[Kw] P_s:0.25

[Nm] M₂:31

f:1.2

Pm [mm]:160

bm [mm]:5

tm [mm]:16.3

Silnik:71B5

Dm [mm]:14

Materiał obudowy:Aluminium

303,01 zł / szt.

246,35 zł bez VAT

1
2
3
…
11
Następny

Przekładnie ślimakowe TM

Oznaczenia:

Subkategorie Przekładnie ślimakowe TM

TM 025

TM 030

TM 040

TM 050

TM 063

TM 075

TM 090

TM 110

TM 130

TM 150
