Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

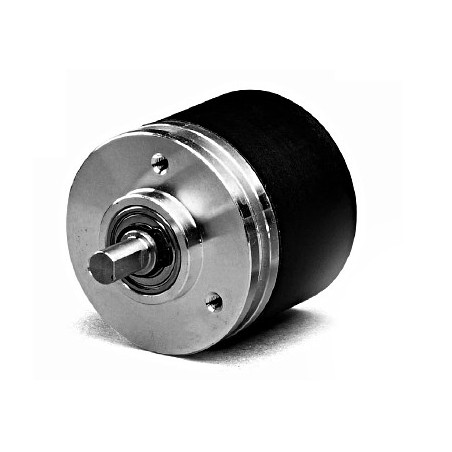

Enkoder inkrementalny I41-H-500ZCU46L2
Indeks: I41-H-500ZCU46L2
Kategoria: Enkodery
EAN: 0089926119911
Waga: 0.204 kg
Parametry:
Napięcie pracy:5-30V DC
Rozdzielczość:500 imp/obr
Typ:inkrementalny
Rodzaj wyjścia:Push-Pull/Line Driver
Średnica wałka:6mm
Producent:
LIKA ELECTRONIC
Zamów przez telefon
Opis i parametry
Pliki do pobrania
Enkoder to urządzenie który zmienia ruch obrotowy na ciąg impulsów. Wewnątrz zamontowany jest precyzyjny układ optyczny. Zastosowanie enkodera umożliwia pomiar ilości obrotów, pomiar prędkości obrotowej, odległości, przyspieszenia i kierunku obrotów.
Bardzo częstym zastosowaniem enkodera jest połączenie go ze śrubą lub z rolką pomiarową co umożliwia pomiary przesuwu elementów liniowych. np. odległości przesunięcia czy prędkości przesuwania. Enkodery spotykamy również zamontowane na silnikach serwo. Nasze enkodery doskonale nadają się jako zamienniki uszkodzonych enkoderów serw, bądź do modernizacji serwonapędów starszych typów.
Enkodery są bardzo często stosowane w automatyce przemysłowej do automatyzacji danych czynności, oczywiście w połączeniu z odpowiednim sterownikiem.
Wyprowadzenia enkodera:
CZERWONY - VCC zasilanie 5V - 30V DC
CZARNY - masa GND
ZIELONY - kanał A
BIAŁY - kanał B
ŻÓŁTY - kanał Z
EKRAN - oplot ekranujący
Dane techniczne:
średnica obudowy: 40.5 mm.
zasilanie: 5…30Vdc.
rozdzielczość: 500 impulsów /obrót.
wyjście: uniwersalne.
kanały: A. /A. B. /B. 0. /0.
wałek: Ø6mm.
przewód: 2m
Dane techniczne
Napięcie pracy
5-30V DC
Rozdzielczość
500 imp/obr
Typ
inkrementalny
Rodzaj wyjścia
Push-Pull/Line Driver
Średnica wałka
6mm
Wał
lity
Temperatura pracy °C
-10 do 70
Długość przewodu
2m
Kanały
ABZ+/ABZ
Średnica obudowy
40.5mm
