Prowadniki przewodów

Ogromny asortyment

Prowadniki sprzedawane są w odcinkach 1 mb. Podana cena, jest ceną za 1 mb prowadnika.

Nasz sklep zapewnia bardzo bogatą ofertę prowadników przewodów. W asortymencie znajdują się prowadniki każdego typu, dostosowane do zróżnicowanych rozwiązań. Istotne jest to, że posiadamy prowadniki o zróżnicowanej szerokości, dostępne w długościach co 1000 mm, dzięki czemu każdy może dostosować produkt bezpośrednio do swoich potrzeb. Te wysokiej klasy prowadniki dostępne są w bardzo przystępnych cenach.

Zapraszamy do zapoznania się z rozbudowanym artykułem dotyczącym doboru prowadników przewodów

Prowadniki kablowe zbudowane są podobnie jak łańcuch rowerowy – zbudowane z powtarzalnych ogniw, które mogą być wyginane w jednej lub dwóch płaszczyznach. Ogniwa takie mogą występować jako otwarte lub zamknięte (niezbędne tam, gdzie występuje duże zanieczyszczenie np. wiórami lub innymi sypkimi materiałami). Dla separacji poszczególnych przewodów w prowadniku stosuje się odpowiednie mocowania i separatory, gdyż cieńsze przewody mają tendencję do przesuwania się i zakleszczania między grubszymi. Prowadniki kablowe wykonuje się głównie z tworzyw sztucznych, które zyskują coraz większą popularność.

Aby prawidłowo dobrać prowadnik przewodów potrzebujemy następujących danych:

1. Zasięg pracy – do obliczenia wymaganej długości prowadnika przewodów, należy pamiętać, aby dobrać zapas na promień gięcia prowadnika
2. Ilość przewodów lub węży oraz ich średnice zewnętrzne, aby dobrać wewnętrzne wymiary prowadnika (Hi oraz Ha na rysunku), promienie gięcia przewodów lub węży, aby dobrać promień zginania prowadnika R
3. Mocowania prowadników PP-CH są dołączane do każdego metra prowadnika, natomiast w przypadku prowadników IGUS – należy dobrać odpowiednie mocowanie
4. Typ prowadnika – jeśli jest narażony na wióry/trudne warunki należy wybrać prowadnik typu zamkniętego

Zapraszamy do zapoznania się z naszą ofertą prowadników przewodów.

Nasz dział handlowy z pewnością pomoże w doborze odpowiedniego produktu.

Rozwiń opis

Zwiń opis

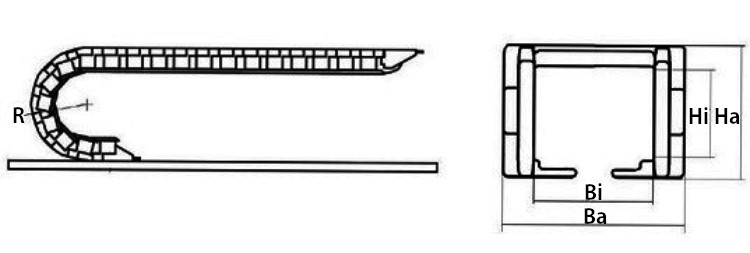

Rysunek techniczny

Sortuj wg:

24h

Indeks: IW-PP-CH15X30R38

Prowadnik przewodów 15x30 R38 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:30

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:40

Wysokość wewnętrzna Hi - [mm]:15

Wysokość zewnętrzna Ha - [mm]:20

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

61,50 zł / mb.

50,00 zł bez VAT

24h

Indeks: IW-PP-CH15X40R38

Prowadnik przewodów 15X40 R38 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:40

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:50

Wysokość wewnętrzna Hi - [mm]:15

Wysokość zewnętrzna Ha - [mm]:20

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

64,27 zł / mb.

52,25 zł bez VAT

24h

Indeks: IW-PP-CH15X50R38

Prowadnik przewodów 15X50 R38 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:50

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:60

Wysokość wewnętrzna Hi - [mm]:15

Wysokość zewnętrzna Ha - [mm]:20

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

68,50 zł / mb.

55,69 zł bez VAT

24h

Indeks: IW-PP-CH18X25R38

Prowadnik przewodów 18X25 R38 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:25

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:36

Wysokość wewnętrzna Hi - [mm]:18

Wysokość zewnętrzna Ha - [mm]:23

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

70,34 zł / mb.

57,19 zł bez VAT

24h

Indeks: IW-PP-CH18X37R38

Prowadnik przewodów 18X37 R38 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:37

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:47

Wysokość wewnętrzna Hi - [mm]:18

Wysokość zewnętrzna Ha - [mm]:23

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

71,54 zł / mb.

58,16 zł bez VAT

24h

Indeks: IW-PP-CH18X50R55

Prowadnik przewodów 18X50 R55 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:50

Promień zginania R [mm]:55

Zewnętrzna szerokość Ba [mm]:60

Wysokość wewnętrzna Hi - [mm]:18

Wysokość zewnętrzna Ha - [mm]:23

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

72,46 zł / mb.

58,91 zł bez VAT

24h

Indeks: IW-PP-CH25X57R55

Prowadnik przewodów 25X57 R55 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:57

Promień zginania R [mm]:55

Zewnętrzna szerokość Ba [mm]:75

Wysokość wewnętrzna Hi - [mm]:25

Wysokość zewnętrzna Ha - [mm]:40

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

73,47 zł / mb.

59,73 zł bez VAT

24h

Indeks: IW-PP-CH25X77R55

Prowadnik przewodów 25X77 R55 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:77

Promień zginania R [mm]:55

Zewnętrzna szerokość Ba [mm]:95

Wysokość wewnętrzna Hi - [mm]:25

Wysokość zewnętrzna Ha - [mm]:40

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

89,11 zł / mb.

72,45 zł bez VAT

24h

Indeks: IW-PP-CH7X7R15

Prowadnik przewodów 7X7 R15 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:7

Promień zginania R [mm]:15

Zewnętrzna szerokość Ba [mm]:14

Wysokość wewnętrzna Hi - [mm]:7

Wysokość zewnętrzna Ha - [mm]:10

Typ prowadnika:Otwarty

Otwierane ogniwa :

25,63 zł / mb.

20,84 zł bez VAT

24h

Indeks: IW-PP-CH35X50R75

Prowadnik przewodów 35X50 R75 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:50

Promień zginania R [mm]:75

Zewnętrzna szerokość Ba [mm]:75

Wysokość wewnętrzna Hi - [mm]:35

Wysokość zewnętrzna Ha - [mm]:55

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

154,94 zł / mb.

125,97 zł bez VAT

24h

Indeks: IW-PP-CH25X103R150

Prowadnik przewodów 25X103 R150 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:103

Promień zginania R [mm]:150

Zewnętrzna szerokość Ba [mm]:121

Wysokość wewnętrzna Hi - [mm]:25

Wysokość zewnętrzna Ha - [mm]:40

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

123,92 zł / mb.

100,75 zł bez VAT

24h

Indeks: IW-PP-CH25X103R55

Prowadnik przewodów 25X103 R55 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:103

Promień zginania R [mm]:55

Zewnętrzna szerokość Ba [mm]:121

Wysokość wewnętrzna Hi - [mm]:25

Wysokość zewnętrzna Ha - [mm]:40

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

123,92 zł / mb.

100,75 zł bez VAT

24h

Indeks: IW-PP-CH65X100R125

Prowadnik przewodów 65X100 R125 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:100

Promień zginania R [mm]:125

Zewnętrzna szerokość Ba [mm]:131

Wysokość wewnętrzna Hi - [mm]:65

Wysokość zewnętrzna Ha - [mm]:85

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

212,06 zł / mb.

172,41 zł bez VAT

24h

Indeks: IW-PP-CH35X75R125

Prowadnik przewodów 35X75 R125 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:75

Promień zginania R [mm]:125

Zewnętrzna szerokość Ba [mm]:100

Wysokość wewnętrzna Hi - [mm]:35

Wysokość zewnętrzna Ha - [mm]:55

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

162,59 zł / mb.

132,19 zł bez VAT

24h

Indeks: IW-PP-CH40X100R125

Prowadnik przewodów 40X100 R125 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:100

Promień zginania R [mm]:125

Zewnętrzna szerokość Ba [mm]:123

Wysokość wewnętrzna Hi - [mm]:40

Wysokość zewnętrzna Ha - [mm]:60

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

207,60 zł / mb.

168,78 zł bez VAT

24h

Indeks: IW-PP-CH40X50R100

Prowadnik przewodów 40X50 R100 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:50

Promień zginania R [mm]:100

Zewnętrzna szerokość Ba [mm]:73

Wysokość wewnętrzna Hi - [mm]:40

Wysokość zewnętrzna Ha - [mm]:60

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

191,50 zł / mb.

155,69 zł bez VAT

24h

Indeks: IW-PP-CH10X15R28

Prowadnik przewodów 10X15 R28 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:15

Promień zginania R [mm]:28

Zewnętrzna szerokość Ba [mm]:23

Wysokość wewnętrzna Hi - [mm]:10

Wysokość zewnętrzna Ha - [mm]:15

Typ prowadnika:Otwarty

Otwierane ogniwa :

44,34 zł / mb.

36,05 zł bez VAT

24h

Indeks: IW-PP-CH10X10R28

Prowadnik przewodów 10X10 R28 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:10

Promień zginania R [mm]:28

Zewnętrzna szerokość Ba [mm]:18

Wysokość wewnętrzna Hi - [mm]:10

Wysokość zewnętrzna Ha - [mm]:15

Typ prowadnika:Otwarty

Otwierane ogniwa :

39,32 zł / mb.

31,97 zł bez VAT

24h

Indeks: IW-PP-CH30X50R100

Prowadnik przewodów 30X50 R100 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:50

Promień zginania R [mm]:100

Zewnętrzna szerokość Ba [mm]:68

Wysokość wewnętrzna Hi - [mm]:30

Wysokość zewnętrzna Ha - [mm]:45

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

118,12 zł / mb.

96,03 zł bez VAT

24h

Indeks: IW-PP-CH55X150R150

Prowadnik przewodów 55X150 R150 Otwarty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:150

Promień zginania R [mm]:150

Zewnętrzna szerokość Ba [mm]:177

Wysokość wewnętrzna Hi - [mm]:55

Wysokość zewnętrzna Ha - [mm]:75

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

327,56 zł / mb.

266,31 zł bez VAT

24h

Indeks: IW-PP-CH15X20R28

Prowadnik przewodów 15x20 R28 Półzamknięty

Producent:QC - Quality Control

Wewnętrzna szerokość Bi [mm]:20

Promień zginania R [mm]:28

Zewnętrzna szerokość Ba [mm]:30

Wysokość wewnętrzna Hi - [mm]:15

Wysokość zewnętrzna Ha - [mm]:20

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

53,32 zł / mb.

43,35 zł bez VAT

24h

Indeks: PP-IG57.24.075

Prowadnik przewodów 255.05.075 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:57

Promień zginania R [mm]:75

Zewnętrzna szerokość Ba [mm]:73.2

Wysokość wewnętrzna Hi - [mm]:24

Wysokość zewnętrzna Ha - [mm]:35

Typ prowadnika:

Otwierane ogniwa :TAK

502,61 zł / mb.

408,63 zł bez VAT

24h

Indeks: PP-IG10.15.025

Prowadnik przewodów 08.10.025.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:10

Promień zginania R [mm]:25

Zewnętrzna szerokość Ba [mm]:18.2

Wysokość wewnętrzna Hi - [mm]:15

Wysokość zewnętrzna Ha - [mm]:19.3

Typ prowadnika:

Otwierane ogniwa :

101,65 zł / mb.

82,64 zł bez VAT

24h

Indeks: PP-IG40.10.038

Prowadnik przewodów 06.40.038.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:40

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:47

Wysokość wewnętrzna Hi - [mm]:10.5

Wysokość zewnętrzna Ha - [mm]:15

Typ prowadnika:Otwarty

Otwierane ogniwa :

99,94 zł / mb.

81,25 zł bez VAT

24h

Indeks: PP-IG30.10.038

Prowadnik przewodów 06.30.038 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:30

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:38

Wysokość wewnętrzna Hi - [mm]:10.5

Wysokość zewnętrzna Ha - [mm]:15

Typ prowadnika:Otwarty

Otwierane ogniwa :

141,57 zł / mb.

115,10 zł bez VAT

7 - 14 dni

Indeks: PP-Z14.2.075.0

Prowadnik przewodów E-Chain® Seria Z14 Z14.2.075.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:25

Promień zginania R [mm]:75

Zewnętrzna szerokość Ba [mm]:37

Wysokość wewnętrzna Hi - [mm]:19

Wysokość zewnętrzna Ha - [mm]:25

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

110,49 zł / mb.

89,83 zł bez VAT

24h

Indeks: PP-68.200.150.0

Prowadnik przewodów Rura energii Seria R68 nowa 68.200.150.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:200

Promień zginania R [mm]:150

Zewnętrzna szerokość Ba [mm]:218

Wysokość wewnętrzna Hi - [mm]:45

Wysokość zewnętrzna Ha - [mm]:64

Typ prowadnika:Zamknięty

Otwierane ogniwa :TAK

699,80 zł / mb.

568,94 zł bez VAT

7 - 14 dni

Indeks: PP-IG100.25.180

Prowadnik przewodów rura 117.100.180.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:100

Promień zginania R [mm]:180

Zewnętrzna szerokość Ba [mm]:112

Wysokość wewnętrzna Hi - [mm]:21

Wysokość zewnętrzna Ha - [mm]:28

Typ prowadnika:Zamknięty

Otwierane ogniwa :TAK

262,49 zł / mb.

213,41 zł bez VAT

24h

Indeks: PP-IG/100.32.125

Prowadnik przewodów E-Chain® Seria E16 E16.7.125.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:100

Promień zginania R [mm]:125

Zewnętrzna szerokość Ba [mm]:115.3

Wysokość wewnętrzna Hi - [mm]:32

Wysokość zewnętrzna Ha - [mm]:39

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

167,72 zł / mb.

136,36 zł bez VAT

7 - 14 dni

Indeks: PP-IG/63.32.125

Prowadnik przewodów E-Chain® Seria E16 E16.5.125.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:63

Promień zginania R [mm]:125

Zewnętrzna szerokość Ba [mm]:78.3

Wysokość wewnętrzna Hi - [mm]:32

Wysokość zewnętrzna Ha - [mm]:39

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

158,14 zł / mb.

128,57 zł bez VAT

24h

Indeks: PP-IG/23.32.040

Prowadnik przewodów E-Chain® Seria E16 E16.2.040.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:23

Promień zginania R [mm]:40

Zewnętrzna szerokość Ba [mm]:37.5

Wysokość wewnętrzna Hi - [mm]:32

Wysokość zewnętrzna Ha - [mm]:39

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

116,41 zł / mb.

94,64 zł bez VAT

7 - 14 dni

Indeks: PP-E14.2.028.0

Prowadnik przewodów E-Chain® Seria E14 E14.2.028.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:25

Promień zginania R [mm]:28

Zewnętrzna szerokość Ba [mm]:37

Wysokość wewnętrzna Hi - [mm]:19

Wysokość zewnętrzna Ha - [mm]:25

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

140,71 zł / mb.

114,40 zł bez VAT

24h

Indeks: PP-E08.50.048.0

Prowadnik przewodów E-Chain® Seria E08 E08.50.048.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:50

Promień zginania R [mm]:48

Zewnętrzna szerokość Ba [mm]:58.2

Wysokość wewnętrzna Hi - [mm]:14.6

Wysokość zewnętrzna Ha - [mm]:19.3

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

134,54 zł / mb.

109,38 zł bez VAT

7 - 14 dni

Indeks: PP-E08.40.038.0

Prowadnik przewodów E-Chain® Seria E08 E08.40.038.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:40

Promień zginania R [mm]:38

Zewnętrzna szerokość Ba [mm]:48.2

Wysokość wewnętrzna Hi - [mm]:14.6

Wysokość zewnętrzna Ha - [mm]:19.3

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

128,55 zł / mb.

104,51 zł bez VAT

7 - 14 dni

Indeks: PP-E08.40.028.0

Prowadnik przewodów E-Chain® Seria E08 E08.40.028.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:40

Promień zginania R [mm]:28

Zewnętrzna szerokość Ba [mm]:48.2

Wysokość wewnętrzna Hi - [mm]:14.6

Wysokość zewnętrzna Ha - [mm]:19.3

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

198,96 zł / mb.

161,76 zł bez VAT

24h

Indeks: PP-IG10.15.028

Prowadnik przewodów E08.10.028.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:10

Promień zginania R [mm]:28

Zewnętrzna szerokość Ba [mm]:18.2

Wysokość wewnętrzna Hi - [mm]:14.6

Wysokość zewnętrzna Ha - [mm]:19.3

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

116,59 zł / mb.

94,79 zł bez VAT

24h

Indeks: PP-E03.10.012.0

Prowadnik przewodów E-Chain® Seria E03 E03.10.012.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:10

Promień zginania R [mm]:12

Zewnętrzna szerokość Ba [mm]:13.7

Wysokość wewnętrzna Hi - [mm]:5

Wysokość zewnętrzna Ha - [mm]:8

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

127,78 zł / mb.

103,89 zł bez VAT

7 - 14 dni

Indeks: PP-E03.05.018.0

Prowadnik przewodów E-Chain® Seria E03 E03.05.018.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:5

Promień zginania R [mm]:18

Zewnętrzna szerokość Ba [mm]:8.7

Wysokość wewnętrzna Hi - [mm]:5

Wysokość zewnętrzna Ha - [mm]:8

Typ prowadnika:Półzamknięty

Otwierane ogniwa :TAK

95,67 zł / mb.

77,78 zł bez VAT

24h

Indeks: PP-B17.2.075.0

Prowadnik przewodów E-Chain® seria B17 B17.2.075.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:25

Promień zginania R [mm]:75

Zewnętrzna szerokość Ba [mm]:35.5

Wysokość wewnętrzna Hi - [mm]:32

Wysokość zewnętrzna Ha - [mm]:39

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

196,94 zł / mb.

160,11 zł bez VAT

24h

Indeks: PP-B17.6.063.0

Prowadnik przewodów E-Chain® seria B17 B17.6.063.0 IGUS

Producent:IGUS

Wewnętrzna szerokość Bi [mm]:80

Promień zginania R [mm]:39

Zewnętrzna szerokość Ba [mm]:93

Wysokość wewnętrzna Hi - [mm]:128

Wysokość zewnętrzna Ha - [mm]:260

Typ prowadnika:Otwarty

Otwierane ogniwa :TAK

157,85 zł / mb.

128,33 zł bez VAT

Kategorie (0)

Prowadniki przewodów

Ogromny asortyment

Zobacz także

Zakończenia do prowadników

Przewody do prowadników

Projekty maszyn CNC
