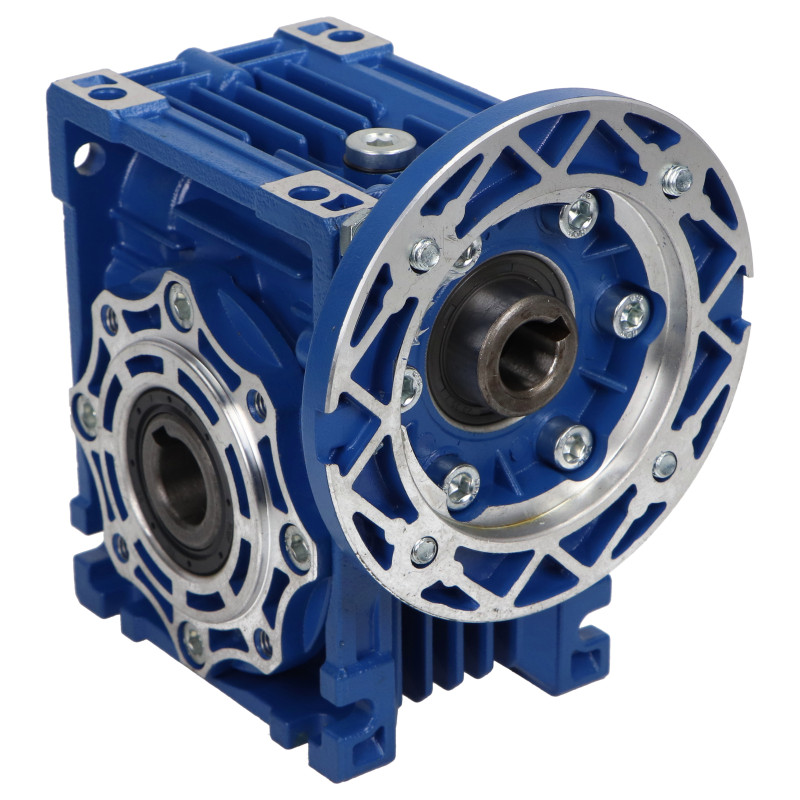

Przekładnia ślimakowa przełożenie 5:1 RV40-5-71B14

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Przekładnia ślimakowa przełożenie 5:1 RV40-5-71B14

Indeks: IW-RV40-5-71B14
Kategoria: RV 40
EAN: 0089926089122
Waga: 2.21 kg
0 Przedmiot
Parametry:
Wielkość mechaniczna:40
Przełożenie:5:1
Średnica kołnierza d3 [mm]:105
Średnica osi silnika [mm]:14
Średnica wału zdawczego [mm]:18
Producent: Wagney
Zapytaj o produkt

Zapytaj o Przekładnia ślimakowa przełożenie 5:1 RV40-5-71B14

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Dodaj do obserwowanych
Usuń z obserwowanych
Zamów przez telefon
730 35 35 35

Opis i parametry

Pliki do pobrania

Przekładnia ślimakowa RV40-5-71B14 to produkt o wielkości mechanicznej 40, który może być używany jako zamiennik dla przekładni NMRV, TM, MRV oraz innych o tej samej wielkości. Jej długość L wynosi 100 mm, a średnica kołnierza d3 mierzy 90 mm. Przełożenie przekładni wynosi 5:1, co sprawia, że jest efektywnym narzędziem do przenoszenia mocy. Oś silnika, współpracująca z tą przekładnią, powinna mieć średnicę 14 mm, a średnica wału zdawczego wynosi 18 mm. Wymiary gabarytowe przekładni to 100 mm długości, 71 mm szerokości oraz 121.5 mm wysokości. Obudowa przekładni wykonana jest z aluminium, co zmniejsza masę, a także jest pokryta dodatkową powłoką z tworzywa sztucznego, aby zapewnić ochronę przed korozją. Kluczowe komponenty, takie jak stalowy ślimak i ślimacznica wykonana z brązu, gwarantują trwałość i niezawodność w różnych warunkach pracy. Dostępne opcje obejmują wały zdawcze o średnicy 18 mm oraz różne metody mocowania, w tym za pomocą kołnierza B14.

- Wielkość mechaniczna: 40 - Długość L: 100 mm - Średnica kołnierza d3: 90 mm - B: 71 mm - H: 121.5 mm - Przełożenie: 5:1 - Średnica osi silnika: 14 mm - Średnica wału zdawczego: 18 mm

Przekładnie ślimakowe RV 40
Dane techniczne
Wielkość mechaniczna
40
Przełożenie
5:1
Średnica kołnierza d3 [mm]
105
Średnica osi silnika [mm]
14
Średnica wału zdawczego [mm]
18
Wysokość H [mm]
121.5
Szerokość B [mm]
71
Długość
100
