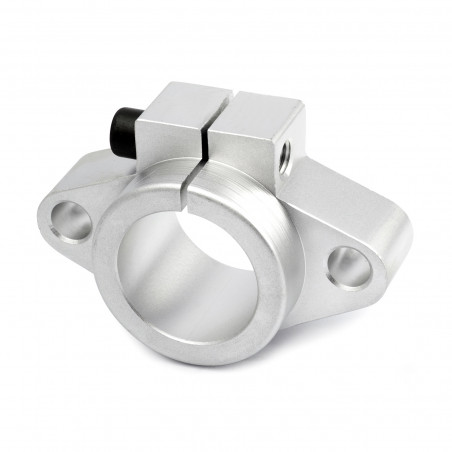

Wspornik końcowy wałka liniowego SHF60
Indeks: SHF60
Kategoria: Wsporniki końcowe wałków SHF
Waga: 0.53 kg
Parametry:
Średnica wewnętrzna d [mm]:60
Długość W [mm]:140
Długość L [mm]:60
T [mm]:23
Wysokość F [mm]:95
Producent:
QC - Quality Control
Zamów przez telefon
Opis i parametry
Produkty powiązane
Wspornik końcowy wałka liniowego SHF60 to element konstrukcyjny, który służy do stabilnego podtrzymywania i prowadzenia wałków, wrzecion, osi obrotowych i innych elementów maszynowych podczas obróbki. Jest to uniwersalne rozwiązanie, które może być stosowane w różnych aplikacjach i konfiguracjach maszynowych.
Dane techniczne:
- Otwór montażowy na wałek fi 60mm
- Szerokość wspornika 140mm
- Rozstaw otworów montażowych 112mm
- Wysokość wspornika 95mm
Zastosowanie:
Wspornik końcowy wałka liniowego SHF60 znajduje zastosowanie w maszynach obróbczych, takich jak tokarki, frezarki, wiertarki czy szlifierki. Może być również używany jako element nośny w systemach transportu przenośnikowego, gdzie służy do podtrzymywania i stabilizowania wałków napędowych, rolek przenośnikowych, taśm transportowych itp. W niektórych maszynach do druku lub pakowania, wsporniki wałka mogą być wykorzystywane do podtrzymywania rolek, wałków czy elementów przekładni zębatej, co umożliwia płynną pracę maszyny. Wsporniki wałka są również stosowane w różnych urządzeniach przemysłowych, takich jak przenośniki taśmowe, młyny, mieszalniki czy urządzenia do przenoszenia energii mechanicznej poprzez wałki napędowe. Są kluczowymi elementami w systemach napędowych, gdzie podtrzymują i stabilizują wałki napędowe, przekładnie zębate, sprzęgła wałkowe i inne elementy przekładni mechanicznych.
Wspornik końcowy wałka liniowego SHF60 to uniwersalne i kosztowo efektywne rozwiązanie, które zapewnia stabilne podtrzymanie i prowadzenie elementów maszynowych, umożliwia płynną pracę maszyn, ogranicza wibracje i drgania oraz jest łatwy w montażu i demontażu. Jest to trwały i odporny element, który może być stosowany w różnych aplikacjach i konfiguracjach maszynowych. Dzięki właściwościom wspornika końcowego wałka liniowego SHF60 procesy produkcyjne są bardziej precyzyjne i powtarzalne, co przekłada się na wydajność i jakość produkowanych wyrobów.
Dane techniczne
Średnica wewnętrzna d [mm]
60
Długość W [mm]
140
Długość L [mm]
60
T [mm]
23
Wysokość F [mm]
95
G [mm]
82
B [mm]
112
S [mm]
14
Śruba zaciskowa
M12
śruba montażowa
M12
śr. wałka [mm]
60
- Produkty powiązane
- Inne z kategorii
Wspornik końcowy wałka liniowego SHF60 to trwałe i funkcjonalne rozwiązanie dla wymagających użytkowników. Wykonany z anodowanego aluminium, idealny tam, gdzie brakuje miejsca na duży wspornik. Przystosowany do łożysk liniowych, gwarantuje skuteczność i niezawodność.
