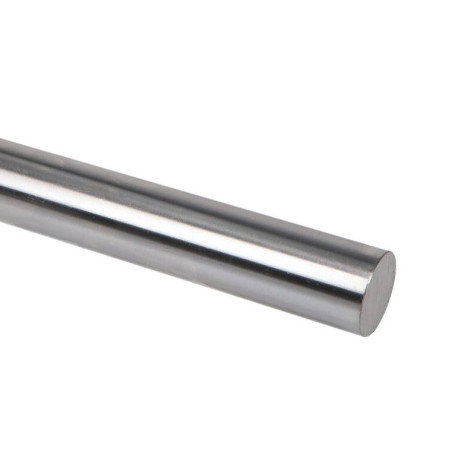

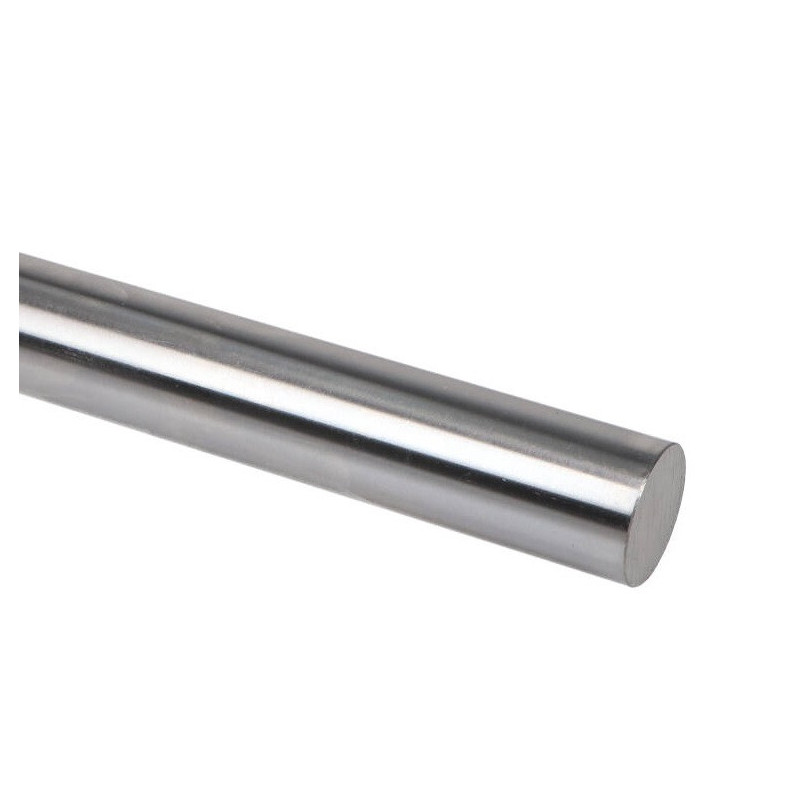

Wałek prowadzący fi16 h6

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Wałek prowadzący fi16 h6

Indeks: PRFI16-1000
Kategoria: Wałki zwykłe
EAN: 0089925947072
Waga: 1.58 kg
343 Przedmioty
Parametry:
Średnica wałka d:16
Tolerancja:h6
Chropowatość powierzchni Ra [µm]:0.30um Ra
Materiał:cf53/ck55
Tolerancja okrągłości T1 [µm]:5

Wysyłamy z magazynu w 24h

Dostawa od 33,00 zł i Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
67,16 zł
Cena Brutto / szt.

54,60 zł bez VAT

ZAMÓW OBRÓBKĘ
Zapytaj o produkt

Zapytaj o Wałek prowadzący fi16 h6

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon

Wałek prowadzący fi16 h6

Wałek prowadzący o średnicy 16 mm oraz głębokości zahartowania 0.6-1.5 mm to niezastąpiony element w systemach ruchu liniowego. Precyzyjne wałki do łożysk liniowych są kluczowe dla zapewnienia płynnego i dokładnego ruchu w aplikacjach wymagających wysokiej precyzji. Stanowią one współpracującą powierzchnię ślizgową dla łożysk liniowych kulkowych, takich jak LM, LME, KH, KB, SMA, TBR, KH, LBBR, LBCR, LM-AJ, co gwarantuje niskooporowy, cichy i bardzo dokładny ruch. Wałki te współpracują również ze wspornikami końcowymi, takimi jak SK, WA, SHF, TA, co czyni je niezbędnymi w aplikacjach o wysokiej powtarzalności, niskim luzie i dużej odporności na zużycie.

Dane techniczne:

  • Głębokość zahartowania: 0.6-1.5 mm
  • Tolerancja średnicy: h6
  • Twardość powierzchniowa: 60 HRC
  • Prostoliniowość: ≤ 0,1 mm / 1000 mm
  • Chropowatość powierzchni: 0.30um Ra
  • Materiał: stal węglowa typu Cf53 / Ck55

Typowe zastosowania:

Maszyny CNC i plotery przemysłowe Wałek fi 16 h6 pełni funkcję prowadnicy w stołach roboczych i układach ruchu osiowego w maszynach do obróbki drewna, metalu i tworzyw sztucznych. Używany w mechanizmach osi X, Y, Z, gdzie wymagana jest większa nośność niż w przypadku wałków fi 12 lub fi 15.

Drukarki 3D o dużym polu roboczym: Stosowany jako sztywne prowadzenie platformy roboczej lub głowicy drukującej, szczególnie w urządzeniach pracujących przy wyższych prędkościach i większych masach.

Automatyka przemysłowa: W systemach transportowych, liniach produkcyjnych, automatach montażowych i przenośnikach – tam, gdzie niezbędna jest trwałość prowadzenia i odporność na dynamiczne obciążenia.

Robotyka i manipulatory: Prowadnice ramion i układów przesuwu w systemach wymagających dużej precyzji ruchu przy jednoczesnej sztywności konstrukcji.

Systemy pomiarowe: Stabilne prowadzenie suwaków, sond i elementów pomiarowych w urządzeniach laboratoryjnych i przemysłowych, gdzie kluczowe jest zachowanie dokładności pozycjonowania. Budowa maszyn specjalnych i stanowisk technologicznych: Prowadnice dla układów zmieniających pozycję roboczą, np. w urządzeniach montażowych, kontrolnych lub pakujących.

Wałki prowadzące do łożysk liniowych - zwykłe
Dane techniczne
Średnica wałka d
16
Tolerancja
h6
Chropowatość powierzchni Ra [µm]
0.30um Ra
Materiał
cf53/ck55
Tolerancja okrągłości T1 [µm]
5
Tolerancja równoległości T2 [µm]
8
Tolerancja prostoliniowości T3 [mm]
0.1
głębokość zahartowania
0.6-1.5
twardość [HRC]
60
Wykonanie
Stalowy szlifowany
ugięcie E x J [N x mm2]
6.76x10+8
Tolerancja ISO h6
0/-11 μm
