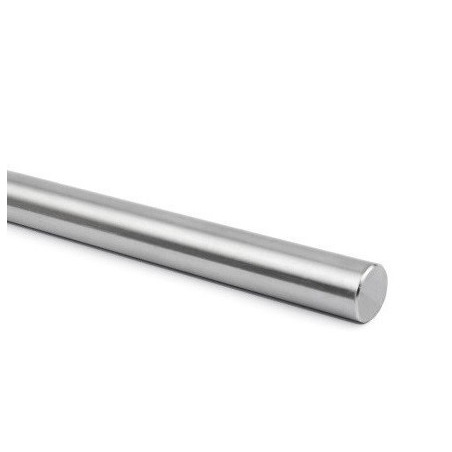

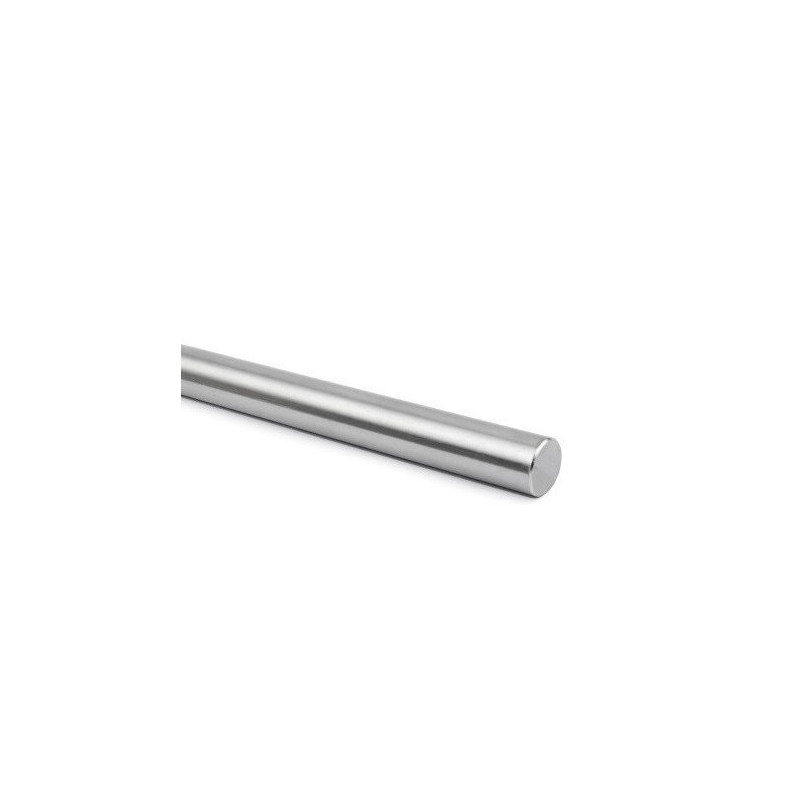

Wałek prowadzący fi6 h6

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Wałek prowadzący fi6 h6

Indeks: PRFI06-1000
Kategoria: Wałki zwykłe
EAN: 0089925894512
Waga: 0.22 kg
62 Przedmioty
Parametry:
Średnica wałka d:6
Tolerancja:h6
Chropowatość powierzchni Ra [µm]:0.30um Ra
Materiał:cf53/ck55
Tolerancja okrągłości T1 [µm]:4

Wysyłamy z magazynu w 24h

Dostawa od 33,00 zł i Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
38,35 zł
Cena Brutto / szt.

31,18 zł bez VAT

ZAMÓW OBRÓBKĘ
Zapytaj o produkt

Zapytaj o Wałek prowadzący fi6 h6

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon

Wałek prowadzący fi6 h6

Wałek prowadzący o średnicy 6 mm oraz głębokości zahartowania 0.4-0.8 mm to precyzyjny element stosowany w układach ruchu liniowego. Precyzyjne wałki do łożysk liniowych to fundamentalne elementy prowadzenia w układach ruchu liniowego. Stanowią współpracującą powierzchnię ślizgową dla łożysk liniowych kulkowych (np. typu LM, LME, KH, KB, SMA, TBR, KH, LBBR, LBCR, LM-AJ), zapewniając niskooporowy, cichy i bardzo dokładny ruch w aplikacjach o wysokich wymaganiach precyzyjnych. Współpracują również ze wspornikami końcowymi wałków (np. typu SK, WA, SHF, TA). Stosowane są głównie w rozwiązaniach, gdzie istotna jest wysoka powtarzalność, niski luz oraz duża odporność na zużycie.

Dane techniczne:

  • Głębokość zahartowania wałka: 0.4-0.8 mm
  • Tolerancja średnicy: h6
  • Twardość powierzchniowa: 60 HRC
  • Prostoliniowość: ≤ 0,1 mm / 1000 mm
  • Chropowatość powierzchni: 0.30um Ra
  • Materiał: stal węglowa typu Cf53 / Ck55

Wałki precyzyjne znajdują zastosowanie w: automatyce przemysłowej (linie montażowe, systemy pick & place), maszynach CNC (stoły, osie pomocnicze, głowice narzędziowe), systemach pomiarowych i kontrolnych (maszyny CMM), aplikacjach medycznych i laboratoryjnych (manipulatory, mikroskopy automatyczne), precyzyjnych drukarkach, robotyce, maszynach inspekcyjnych, elementach przesuwu w konstrukcjach aluminiowych i modułowych.

Wałki prowadzące do łożysk liniowych - zwykłe
Dane techniczne
Średnica wałka d
6
Tolerancja
h6
Chropowatość powierzchni Ra [µm]
0.30um Ra
Materiał
cf53/ck55
Tolerancja okrągłości T1 [µm]
4
Tolerancja równoległości T2 [µm]
6
Tolerancja prostoliniowości T3 [mm]
0.16
głębokość zahartowania
0.4-0.8
twardość [HRC]
60
Wykonanie
Stalowy szlifowany
ugięcie E x J [N x mm2]
1.33 x 10 +7
Tolerancja ISO h6
0/-8 μm
