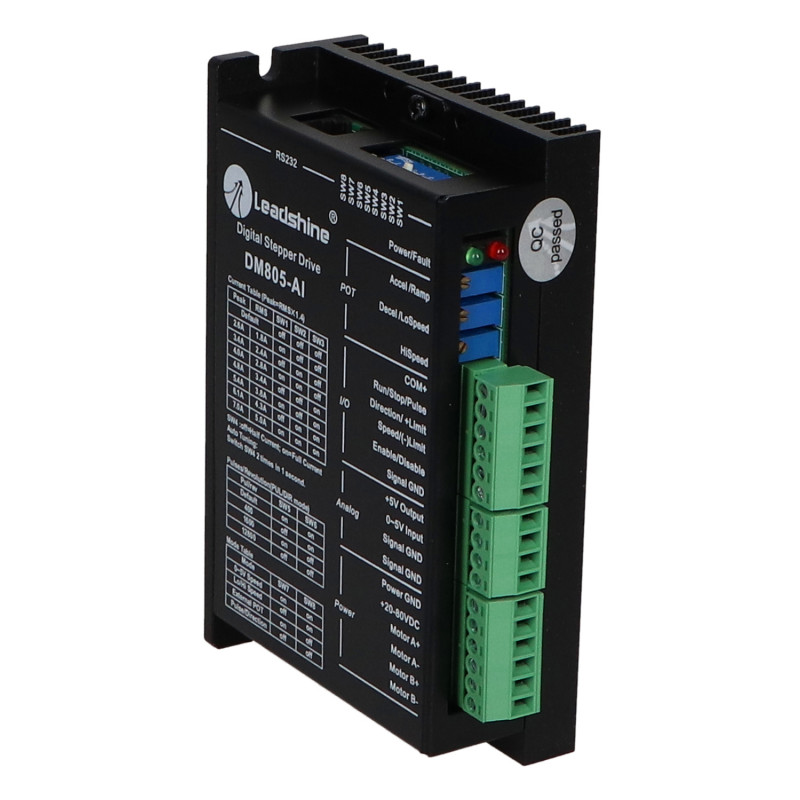

Sterownik silnika krokowego SSK-B13 DM805-AI 7.0A, 80VDC, RS232, Leadshine

Indeks: IW-SSK-B13 DM805-AI

Kategoria: Sterowniki silników krokowych

EAN: 0089925920839

Waga: 0.308 kg

Parametry:

Napięcie zasilania min-typ-max:18-60-80 VDC

Prąd fazowy PEAK [A] min.:2.6*

Prąd fazowy PEAK [A] max.:7

Podział kroków max.:1/64

Podział kroków min.:1/2

Producent: Leadshine Technology

Gwarancja: Zapisz się do naszego newslettera, a otrzymasz gwarancję wydłużoną o 1 rok.

Wysyłamy z magazynu w 24h

Dostawa od 11,50 zł

Promocja

Stara cena: 691,11 zł

622,00 zł

Cena Brutto / szt.

505,69 zł bez VAT

    {"2024-12-20":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"20.12.2024","lowest":false},"2024-12-21":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"21.12.2024","lowest":false},"2024-12-22":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"22.12.2024","lowest":false},"2024-12-23":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"23.12.2024","lowest":false},"2024-12-24":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"24.12.2024","lowest":false},"2024-12-25":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"25.12.2024","lowest":false},"2024-12-26":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"26.12.2024","lowest":false},"2024-12-27":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"27.12.2024","lowest":false},"2024-12-28":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"28.12.2024","lowest":false},"2024-12-29":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"29.12.2024","lowest":false},"2024-12-30":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"30.12.2024","lowest":false},"2024-12-31":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"31.12.2024","lowest":false},"2025-01-01":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"01.01.2025","lowest":false},"2025-01-02":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"02.01.2025","lowest":false},"2025-01-03":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"03.01.2025","lowest":false},"2025-01-04":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"04.01.2025","lowest":false},"2025-01-05":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"05.01.2025","lowest":false},"2025-01-06":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"06.01.2025","lowest":false},"2025-01-07":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"07.01.2025","lowest":false},"2025-01-08":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"08.01.2025","lowest":false},"2025-01-09":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"09.01.2025","lowest":false},"2025-01-10":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"10.01.2025","lowest":false},"2025-01-11":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"11.01.2025","lowest":false},"2025-01-12":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"12.01.2025","lowest":false},"2025-01-13":{"price_formatted":"691,11\u00a0z\u0142","price":691.11,"price_tax_included":"691.110000","price_tax_excluded":"561.878049","date_add":"13.01.2025","lowest":false},"2025-01-14":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"14.01.2025","lowest":false},"2025-01-15":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"15.01.2025","lowest":false},"2025-01-16":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"16.01.2025","lowest":false},"2025-01-17":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"17.01.2025","lowest":false},"2025-01-18":{"price_formatted":"622,00\u00a0z\u0142","price":622,"price_tax_included":"621.999000","price_tax_excluded":"505.690244","date_add":"18.01.2025","lowest":true}}

Najniższa cena produktu 622,00 zł z dnia 18.01.2025

Najniższa cena w ciągu 30 dni przed aktualną promocją: 622,00 zł

ZAMÓW OBRÓBKĘ

Zapytaj o produkt

Zapytaj o Sterownik silnika krokowego SSK-B13 DM805-AI 7.0A, 80VDC, RS232, Leadshine

Zadaj pytanie

Imię i nazwisko *

Adres e-mail *

Twoja wiadomość^*

Potwierdzam, że zapoznałem się z treścią Regulaminu i Polityki Prywatności

Usuń z obserwowanych

Zamów przez telefon

730 35 35 35

Opis i parametry

Pliki do pobrania

Zestawy produktów

Produkty powiązane

Sterownik SSK-B13 jest ekonomicznym, wysokowydajnym sterownikiem mikrokrokowym bazującym na najnowszych osiągnięciach technicznych. Jest dostosowany do sterowania 2-fazowymi i 4-fazowymi hybrydowymi silnikami krokowymi.
Używając zaawansowanej techniki bipolarnej stało-prądowej, pozwala uzyskać większą prędkość i moc z tego samego silnika porównując z tradycyjnymi technikami jakich używają np. sterowniki L/R. SSK-B13 współpracuje z szeroką gamą silników od Nema 14 do Nema 34 i może być stosowany w wielu różnych maszynach, takich jak: moduły X-Y, etykieciarki, cięcie laserem, maszyny grawerujące oraz urządzenia typu podnieś - przenieś. Wbudowane potencjometry służą do ustawiania prędkości, przyspieszania i hamowania silnika. Jego dodatkową zaletą jest wbudowany generator i możliwość ustalania prędkości za pomocą potencjometru lub analogowego napięcia 0-5V. Do podłączenia potencjometru może posłużyć wyprowadzone na zewnątrz sterownika napięcie +5V. Szczególnie użyteczny w aplikacjach z małymi wibracjami oraz tam gdzie wymagane są wysokie prędkości i precyzja.
Szeroki zakres napięć zasilających 18 - 80 VDC, czyni go uniwersalnym w zastosowaniu i umożliwia adaptację w różny gotowych systemach sterowania.
Nasza firma wykonuje na zamówienie uniwersalne sterowniki numeryczne (USN) na bazie SSK-B13 i dowolną ilość osi. Sterowniki są kompletne i gotowe do podłączenia, zamknięte w obudowy posiadają wyłącznik awaryjnego zatrzymania. Każdy sterownik wykonujemy indywidualnie według wymagań klienta. USN-y współpracują z programami generującymi sygnały za pośrednictwem portu LPT np. Mach2/Mach3, KCam, Master5, TurboCNC, Step2CNC i wielu innych.

Zalety sterownika SSK-B13:

możliwość konfiguracji sterownika za pomocą komputera, podłączenie kablem RS232,
w trzech trybach pracy ustawianie rampy przyspieszenia i hamowania silnika,
dodatkowe wejścia i wyjścia sterujące umożliwiające zastosowanie urządzenia w aplikacjach nie wymagający komputera, generatora czy też sterownika PLC,
wbudowany generator,

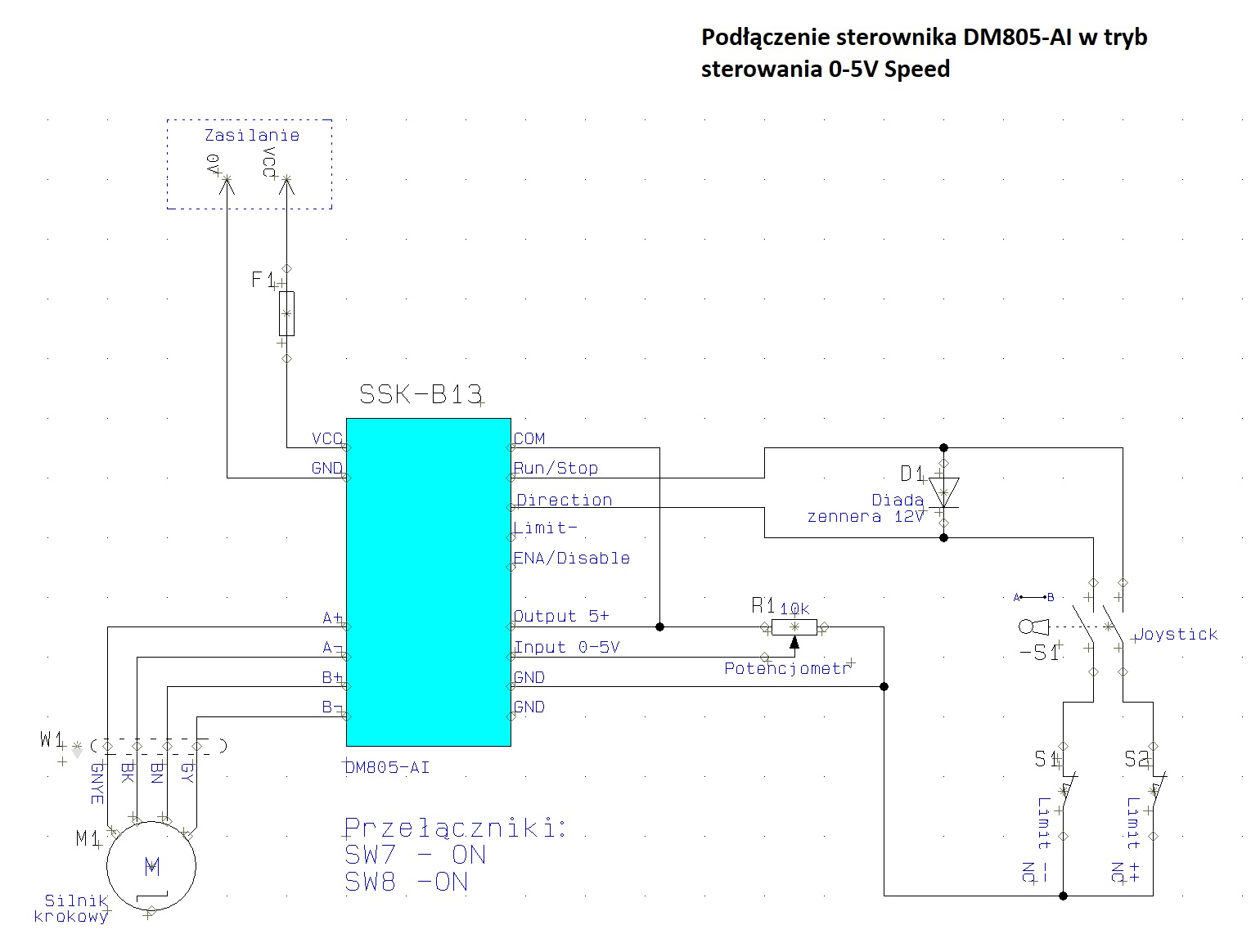

możliwość sterowania prędkością za pomocą analogowego sygnału 0-5V,
zasilanie do +80 VDC,
wyjściowy prąd szczytowy do 7 A,
optoizolowane sygnały wejściowe,
częstotliwość do 200 kHz
funkcja automatycznej redukcji prądu podczas postoju silnika,
zaawansowana kontrola prądu dla zmniejszenia nagrzewania się silnika,
3 wybierane rozdzielczości w systemie binarnym,
dopasowany do silników z 4, 6, 8 wyprowadzeniami,
mikroprzełączniki do ustawiania 7 różnych wartości prądu,
funkcje Auto-testu i Auto-konfiguracji pozwalają zoptymalizować sterowanie dla każdego silnika,
ustawienie prądu wyjściowego sterownika i podziału kroków za pomocą przełączników DIP switch lub przy pomocy oprogramowania,
podział kroków od 1 do 512,
sterownik zabezpieczony jest przed przekroczeniem prądu, przekroczeniem napięcia zasilania, oraz zwarciem między fazami silnika.

3. Dane techniczne

Parametry elektryczne

Parametr	Minimalne	Typowe	Maksymalne	Jednostka
Prąd wyjściowy	0,5	-	7	[A] Peak
Zasilanie (DC)	18	60	80	[V] DC
Prąd sygnałów logicznych	7	10	16	[mA]
Częstotliwość impulsów wej.	0	-	200	[kHz]
Rezystancja izolacji	500			[MΩ]

Parametry kontroli prędkości

		Charakterystyka	Dead Band (strefa martwa)	Rozdzielczość	Min	Max
Wejście analogowe	0-5V z urządzenia sterującego	0-5V	10mV	10mV	0 obr/s	25 + 0,5 obr/s
Wejście analogowe	Zewnętrzny potencjometr	0-5V	20mV	10mV	0 obr/s	25 + 0,5 obr/s
Rampa przyspieszeń		0 - 25 obr	10mV	10mV	0,5 obr/s²	250 + 1 obr/s²
Min prędkość (pot)*		0 - 25 obr	10mV	10mV	0 obr/s	5 + 0,01 obr/s
Max prędkość (pot)*		0 - 25 obr	10mV	10mV	0 obr/s	25 + 0,5 obr/s

*ustawiane potencjometrem

Parametry eksploatacyjne

Chłodzenie	Pasywne lub wymuszony obieg
Środowisko	Miejsce	Unikać kurzu, oleju i gazów powodujących korozję
	Temperatura	otoczenia	0°C - 50°C
		pracy	70°C Max
		składowania	-20°C - 65°C
	Wilgotność	40% - 90% RH
	Drgania	5,9 m/s² Max
