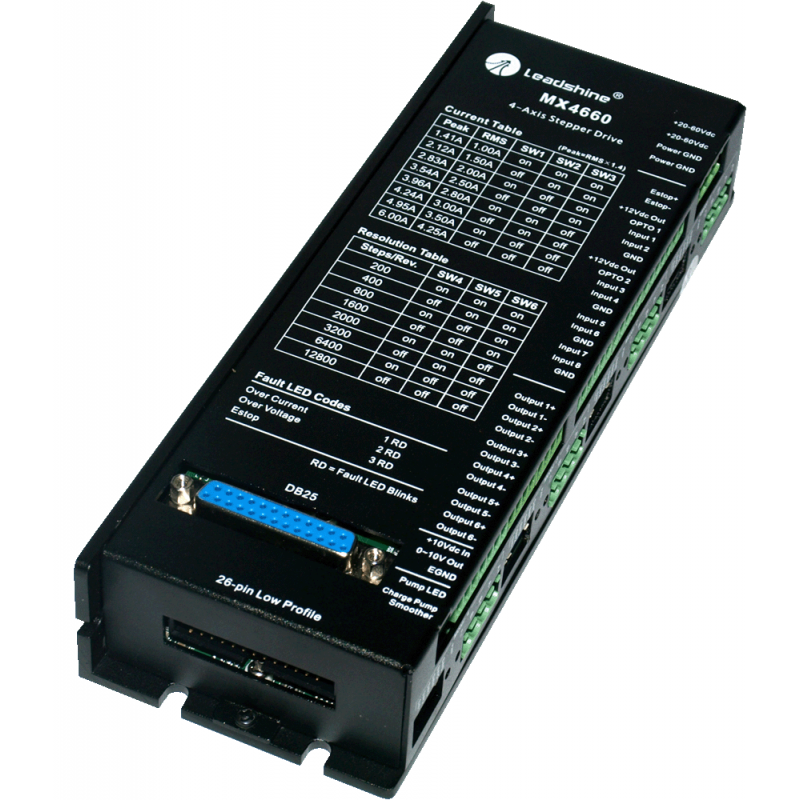

MX4660 - sterownik silników krokowych CNC

Ocena: 5.00 / 5
Indeks: MX4660
Kategoria: Sterowniki maszyn CNC
EAN: 141976
13 Przedmioty
Sterownik Leadshine serii MX4660 to wysokowydajny 4-osiowy sterownik silników krokowych . Jest specjalnie zaprojektowany do łatwego i precyzyjnego sterowania maksymalnie czterema 2-fazowymi (1,8 °) silnikami krokowymi w rozmiarach NEMA 17, 23, 24 oraz NEMA34.

Producent: Leadshine Technology

Wysyłamy z magazynu w 24h

Dostawa od 12,00 zł i
Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
Promocja
Stara cena: 1 573,96 zł
1 495,26 zł

1 215,66 zł bez VAT

Cena Brutto / szt.

Zapytaj o produkt

Zapytaj o MX4660 - sterownik silników krokowych CNC

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon
730 35 35 35


Sterownik serii MX4660 firmy
Leadshine to wysokowydajny 4-osiowy sterownik silników krokowych. Jest specjalnie zaprojektowany do łatwego i precyzyjnego sterowania maksymalnie czterema 2-fazowymi (1,8 °) silnikami krokowymi w rozmiarach NEMA 17, 23, 24 oraz NEMA34.
Stanowi kompletne sterowanie dla maszyny CNC.


4-osiowy napęd krokowy MX4660 działa przy napięciu zasilania 20-60 VDC, a prąd zasilania silnika wynosi  do 6.0 A (Peak) na oś. Obsługuje popularny sygnały kroku i kierunku. Dzięki kompaktowej obudowie, sterownik ten jest łatwy do wdrożenia w nowych oraz modernizowanych maszynach. Odpadają skomplikowane połączenia między sterownikami, a płytą główną  – wystarczy podłączyć kabel LPT do komputera oraz silniki krokowe – a maszyna jest już gotowa do pracy!

Dzięki zastosowaniu zaawansowanej technologii sterowania silnikiem krokowym Leadshine, 4-osiowy napęd krokowy MX4660 może zasilać silniki krokowe z dużą precyzją, z dużą płynnością ruchu, przy wyjątkowo niskim nagrzewaniu i hałasie podczas pracy silnika krokowego. Jest wyposażony między innymi w funkcję antyrezonansu oraz redukcję prądu podczas postoju o 50% .


4-osiowy napęd krokowy MX4660 nie stwarza problemów podczas pierwszego uruchomienia. Za pomocą 6-stykowego przełącznika DIP dla każdego z 4 modułów napędów krokowych użytkownik może łatwo ustawić prąd wyjściowy i mikrokrok na jedno z 8 dostępnych ustawień, odpowiednio: od 1.45A do 6.0A jeżeli chodzi o prąd i od pełnego krok do podziału 1/64 . Każda oś może mieć własną konfigurację prądu i mikro kroku, aby spełnić różne wymagania dotyczące kontrolowanego silnika krokowego.

4-osiowy napęd krokowy MX4660 jest zintegrowanym sterownikiem ze złączem DB25 i wbudowanymi zaciskami dla sygnałów sterujących oraz peryferii. Posiada wbudowane wyjście analogowe
0-10V dla falownika do regulacji prędkości obrotowej elektrowrzeciona. Umożliwia to wygodne, łatwe i szybkie podłączenie kontrolerów (np. Systemów sterowania opartych o komputery PC, kontrolerów ruchu, sterowników PLC, itd. ...) i urządzeń zewnętrznych (wyłączniki krańcowe, VFD, itd.). Upraszcza to podłączenie i konfigurację systemu, oszczędza miejsce i czas instalacji, minimalizuje okablowanie, zwiększa niezawodność i obniża koszty wdrożenia.

Końcówki mocy poszczególnych osi sterownika MX4660 stanowią oddzielne ‘karty’. Jeśli którykolwiek z czterech modułów napędu krokowego działa nieprawidłowo, użytkownik może go bez problemu wymienić (SDM660) minimalizując w ten sposób czas i koszty naprawy.

Sterownik ten to idealne rozwiązanie sterowania do wielu zastosowań z 2-4-osiowymi systemami krokowymi, takimi jak: maszyny rozkładające elementy na płytkach PCB – Pick&place, maszynach pakujących, czy automatach laboratoryjnych. Można je oczywiście zastosować do maszyn takich jak routery / grawery CNC, lekkie frezarki CNC , tokarki, wycinarki laserowe / markery / grawerki, spawarki CNC, wycinarki strumieniem wody, stoły pozycjonujące XY, wszelkiego rodzaju maszyny dozująco-aplikujące, itd. – wszędzie tam, gdzie jest potrzebne proste, a zarazem precyzyjne sterowanie.

Unikalna konstrukcja MX4660 ze złączami DB25 sprawia, że bezproblemowo pasuje do wielu popularnych systemów sterowania CNC, takich jak Mach3 czy EMC2.

Specyfikacja elektryczna sterownika MX4660

Specyfikacja elektryczna MX4660

Złącza MX4660

Schemat złączy MX4660

Ustawienia przełączników DIP dla sterownika MX4660

Schemat przełączników MX4660

Wymiary MX4660

Schemat wymiarów mechanicznych MX4660

Podłączenie sterownika MX4660

Przykładowe podłączenia MX4660
