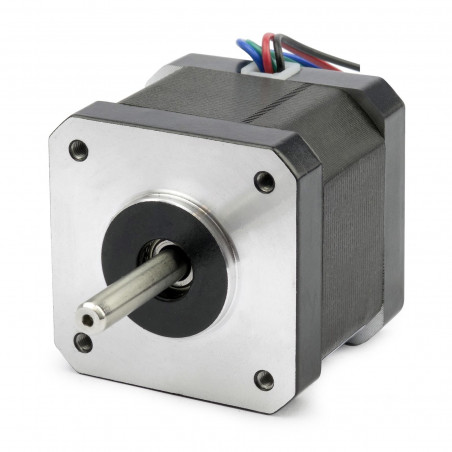

Silnik krokowy SM 42/38-1684A - 0.36Nm

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Silnik krokowy SM 42/38-1684A - 0.36Nm

Indeks: IW-SM 42/38-1684A
Kategoria: Silniki krokowe
EAN: 0089925919420
Waga: 0.3 kg
0 Przedmiot
Parametry:
Flansza [mm]:42
Średnica wałka [mm]:5
Moment trzymający [Nm]:0.36
Prąd fazy [A]:1.68
Długość [mm]:38
Producent: Wagney
ZAMÓW OBRÓBKĘ
Zapytaj o produkt

Zapytaj o Silnik krokowy SM 42/38-1684A - 0.36Nm

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamienniki
Dodaj do obserwowanych
Usuń z obserwowanych
Zamów przez telefon
730 35 35 35

Opis i parametry

Pliki do pobrania

Zamienniki

Produkty powiązane

Silnik krokowy SM 42/38-1684A o momencie trzymającym 0.36Nm, wyposażony w flanszę o średnicy 42mm i wałek o średnicy 5mm jest urządzeniem o niewielkich rozmiarach, co wpływa na łatwy montaż i integrację w różnorodnych zastosowaniach - przemysłowych i komercyjnych. Zastosowanie silnika krokowego obejmują obszary takie jak: automatyka przemysłowa, obrabiarki CNC, drukarki 3D, a także wiele innych dziedzin, gdzie istnieje potrzeba precyzyjnego ruchu i niezawodności.

Jednym z parametrów, na który powinniśmy zwrócić uwagę przy doborze sterownika do silnika krokowego jest jego prąd pracy (parametr prąd fazy), w silniku SM 42/38-1684A - 0.36Nm jest to 1.68A.

Silnik krokowy 42/38-1684A może być sprawnie zintegrowany z różnymi sterownikami, w tym tymi dostarczanymi przez Leadshine i Wagney. Przykładowe produkty kompatybilne z silnikami można znaleźć w sekcji "Produkty powiązane".

Rysunek techniczny

Schemat połączenia

Dane techniczne
Flansza [mm]
42
Średnica wałka [mm]
5
Moment trzymający [Nm]
0.36
Prąd fazy [A]
1.68
Długość [mm]
38
Liczba wypr.
4
Napięcie [V]
2.77
Liczba kroków [°]
1.8
IP65
Nie
Masa [kg]
0.28
Hamulec
Nie
Rezyst. fazy [Ohm]
1.65
Indukcja fazy [mH]
3.2
Inercja rotora [g-cm2]
54
Zintegrowana śruba
Nie
