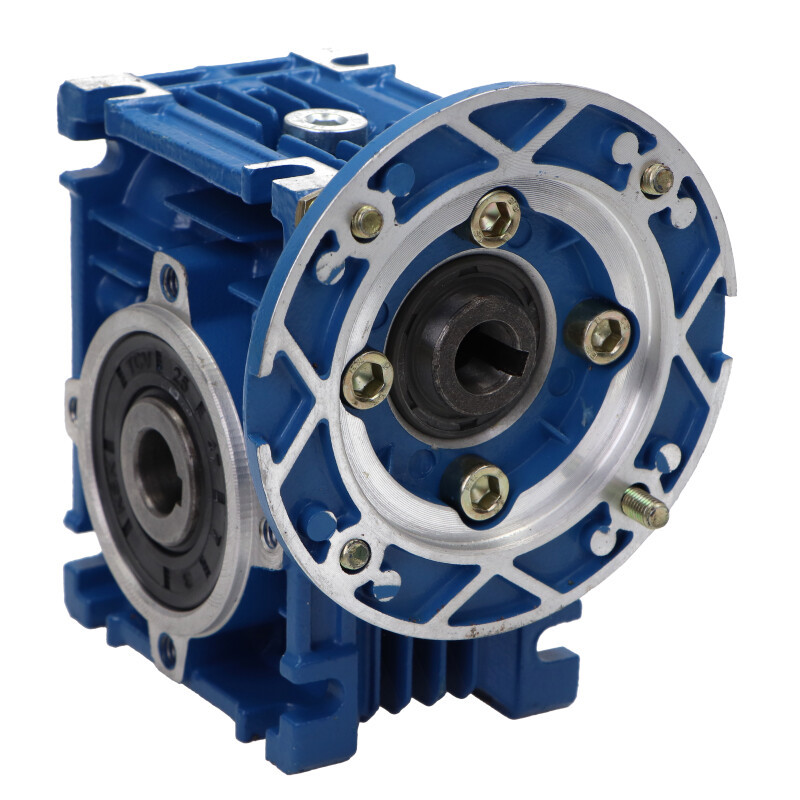

Przekładnia ślimakowa przełożenie 10:1 RV30-10-63B14

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Przekładnia ślimakowa przełożenie 10:1 RV30-10-63B14

Indeks: IW-RV30-10-63B14
Kategoria: RV 30
EAN: 0089926086923
Waga: 1.21 kg
0 Przedmiot
Parametry:
Wielkość mechaniczna:30
Przełożenie:10:1
Średnica kołnierza d3 [mm]:90
Średnica osi silnika [mm]:11
Średnica wału zdawczego [mm]:14
Producent: Wagney
Zapytaj o produkt

Zapytaj o Przekładnia ślimakowa przełożenie 10:1 RV30-10-63B14

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Dodaj do obserwowanych
Usuń z obserwowanych
Zamów przez telefon
730 35 35 35

Opis i parametry

Pliki do pobrania

Przekładnia ślimakowa RV30-10-63B14, jak pozostałe modele z serii, wykazuje wszechstronność zastosowań. Wielkość mechaniczna 30 umożliwia jej wykorzystanie jako zamiennika dla przekładni NMRV, TM, MRV oraz innych o tej samej wielkości. Średnica otworu zdawczego wynosi 14 mm, a możliwość montażu silnika z kołnierzem B14 o średnicy 90 mm otwiera przed nią różnorodne pole zastosowań. Oś silnika, która współpracuje z tą przekładnią, powinna mieć średnicę 11 mm. Przełożenie przekładni wynosi 10:1, co czyni ją efektywnym narzędziem do przenoszenia mocy. Wymiary gabarytowe przekładni to wysokość całkowita 97 mm, szerokość 56 mm, długość 80 mm. Obudowa przekładni wykonana jest z aluminium, aby zminimalizować masę, a także pokryta jest dodatkową powłoką z tworzywa sztucznego, w celu ochrony przed korozją. Kluczowe komponenty, takie jak stalowy ślimak i ślimacznica wykonana z brązu, gwarantują nie tylko trwałość, ale również niezawodność w różnych warunkach pracy. Dostępne opcje obejmują wały zdawcze jedno i dwustronne o średnicy 14 mm oraz różne metody mocowania, w tym za pomocą ramienia reakcyjnego czy też możliwość zastosowania silnika elektrycznego z kołnierzem B14.

- Wielkość mechaniczna: 30
- Długość L: 80 mm
- Średnica kołnierza d3: 90 mm
- B: 56 mm
- H: 97 cm
- Przełożenie: 10:1
- Średnica osi silnika: 11 mm
- Średnica wału zdawczego: 14 mm

Przekładnie ślimakowe RV 30
Dane techniczne
Wielkość mechaniczna
30
Przełożenie
10:1
Średnica kołnierza d3 [mm]
90
Średnica osi silnika [mm]
11
Średnica wału zdawczego [mm]
14
Wysokość H [mm]
97
Szerokość B [mm]
56
Długość
80

Rysunek 3D
