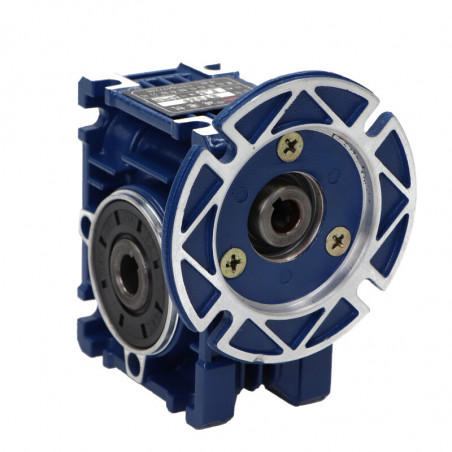

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.
Przekładnia ślimakowa przełożenie 7.5:1 RV25-7.5-56B14
Indeks: IW-RV25-7.5-56B14
Kategoria: RV 25
EAN: 0089926078089
Waga: 0.69 kg
Parametry:
Wielkość mechaniczna:25
Przełożenie:7.5:1
Średnica kołnierza d3 [mm]:80
Średnica osi silnika [mm]:9
Średnica wału zdawczego [mm]:9
Producent:
Wagney
Zapytaj o produkt
Zamów przez telefon
Opis i parametry
Pliki do pobrania
Przekładnia ślimakowa RV25-7.5-56B14 charakteryzuje się wielkością mechaniczną 25, może być stosowana jako zamiennik dla przekładni NMRV, TM, MRV oraz innych o tej samej wielkości. Jej długość L wynosi 71 mm, a średnica kołnierza d3 mierzy 80 mm. Przełożenie przekładni wynosi 7.5:1, co przekłada się na efektywne przenoszenie mocy. Możliwość montażu silnika z kołnierzem B14 o średnicy 9 mm otwiera przed nią różnorodne pole zastosowań. Oś silnika, współpracująca z tą przekładnią, powinna mieć średnicę 9 mm, podobnie jak średnica wału zdawczego. Wymiary gabarytowe przekładni to 71 mm długości, 42 mm szerokości oraz 83 mm wysokości. Obudowa przekładni wykonana jest z aluminium, co zmniejsza jej masę, a także pokryta jest dodatkową powłoką z tworzywa sztucznego, aby zapewnić ochronę przed korozją. Kluczowe komponenty, takie jak stalowy ślimak i ślimacznica wykonana z brązu, gwarantują nie tylko trwałość, ale również niezawodność w różnych warunkach pracy. Dostępne opcje obejmują wały zdawcze jedno i dwustronne o średnicy 9 mm oraz różne metody mocowania, w tym za pomocą ramienia reakcyjnego czy też możliwość zastosowania silnika elektrycznego z kołnierzem B14.
- Wielkość mechaniczna: 25
- Długość L: 71 mm
- Średnica kołnierza d3: 80 mm
- B: 42 mm
- H: 83 cm
- Przełożenie: 7.5:1
- Średnica osi silnika: 9 mm
- Średnica wału zdawczego: 9 mm
- Wielkość mechaniczna: 25
- Długość L: 71 mm
- Średnica kołnierza d3: 80 mm
- B: 42 mm
- H: 83 cm
- Przełożenie: 7.5:1
- Średnica osi silnika: 9 mm
- Średnica wału zdawczego: 9 mm
Dane techniczne
Wielkość mechaniczna
25
Przełożenie
7.5:1
Średnica kołnierza d3 [mm]
80
Średnica osi silnika [mm]
9
Średnica wału zdawczego [mm]
9
Wysokość H [mm]
83
Szerokość B [mm]
42
Długość
71
