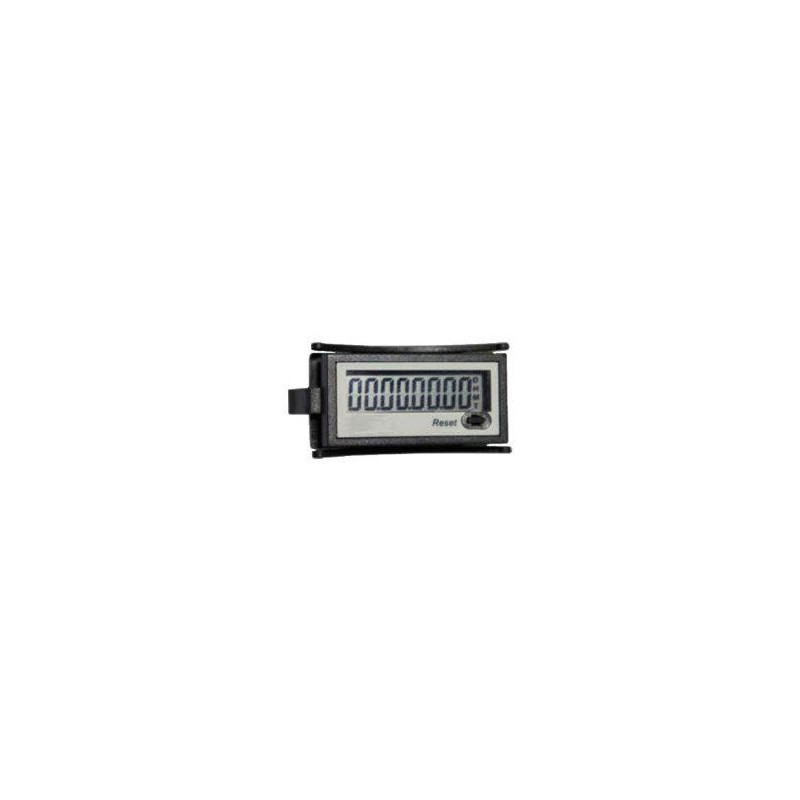

Licznik impulsów TC-Pro2400

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Licznik impulsów TC-Pro2400

Indeks: TC-PRO2400
Kategoria: Liczniki
EAN: 0089926150600
Waga: 0.05 kg
1 Przedmiot

BUDOWA I DZIAŁANIE WSKAŹNIKA TC2400TC2400 jest małym urządzeniem licząco-wskazującym o ustawianym przeznaczeniu, przystosowanym do montażu w okienku tablicy lub maszyny. Obudowa urządzenia wyposażona jest w łatwo przesuwane jarzmo, blokujące urządzenie wsunięte w otwór montażowy. Od strony frontowej widoczny jest ośmiopozycyjny wskaźnik LCD o wysokości cyfr 8mm. W tylnej części...


Wysyłamy z magazynu w 24h

Dostawa od 11,50 zł i Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
67,56 zł
Cena Brutto / szt.

54,93 zł bez VAT

Zapytaj o produkt

Zapytaj o Licznik impulsów TC-Pro2400

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon

BUDOWA I DZIAŁANIE WSKAŹNIKA TC2400

TC2400 jest małym urządzeniem licząco-wskazującym o ustawianym przeznaczeniu. przystosowanym do montażu w okienku tablicy lub maszyny. Obudowa urządzenia wyposażona jest w łatwo przesuwane jarzmo. blokujące urządzenie wsunięte w otwór montażowy. Od strony frontowej widoczny jest ośmiopozycyjny wskaźnik LCD o wysokości cyfr 8mm. W tylnej części modułu znajdują się cztery zaciski śrubowe. Są to trzy wejścia urządzenia i zacisk wspólny ( masa ). do których można podłączać elementy stykowe lub czujniki przez tranzystor jak na rysunku. Uaktywnienie wejścia TC2400 polega na zwarciu go z zaciskiem wspólnym ( masą ). W pierwszym etapie uruchomienia wybiera się wymaganą funkcję ( rodzaj pracy urządzenia ) wraz z właściwościami. Łącznie. do dyspozycji jest jedno z 23. ustawień ( jeden z 15. liczników czasu. 6. liczników impulsów. miernik częstotliwości. tachometr ). Zerowanie stanu licznika impulsów lub czasu. wykonywane jest przez wysterowanie wejścia zerującego. Możliwość zerowania przyciskiem frontowym zależy od stanu wejścia zezwalającego. Dzięki wykorzystaniu technologii CMOS i niepodświetlonego wskaźnika LCD. całkowicie wystarczające jest zasilenie urządzenia pojedynczym ogniwem alkalicznym typu LR1 ( w komplecie). Takie rozwiązanie ułatwia instalację i zapewnia pracę TC2400 niezależnie od zasilania zewnętrznego.
UWAGA: Ze względu na indukowanie się napięć. bezpośrednie doprowadzenia powinny być możliwie krótkie ( < 2m )
Frontowy przycisk przeznaczony jest tylko do używania sporadycznego.



WYBRANE INFORMACJE TECHNICZNE

  • LICZNIK CZASU : ilość pozycji - 8. wskazywanie : dni. godziny. minuty . sekundy lub ich 15 kombinacji. wykorzystywane wejścia- zerowanie. zezwolenie zerowania przyciskiem. zezwolenie na odliczanie . Dokładność - lepsza niż 5sek/dobę
  • LICZNIK IMPULSÓW: wybierany jeden z zakresu
Schemat podłączenia
