Stół liniowy YR-GZS90K SFU1605 skok 200 mm

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.

Stół liniowy YR-GZS90K SFU1605 skok 200 mm

Indeks: IW-YR-GZS90K
Kategoria: Kompletne moduły liniowe
EAN: 0089925999408
Waga: 3.4 kg
23 Przedmioty
Parametry:
Flansza [mm]:NEMA23
Śruba kulowa:Ø16-C7
Skok gwintu:5 mm
Prędkość posuwu:250 mm/s
Maksymalna długość posuwu:200
Producent: Wagney

Wysyłamy z magazynu w 24h

Dostawa od 11,50 zł i Koszt oraz rodzaj dostawy może ulec zmianie, jeżeli dodasz inne produkty
ilość
cena brutto
2 +
557,25 zł
3 +
533,02 zł
Promocja
Stara cena: 605,71 zł
569,37 zł
Cena Brutto / szt.

462,90 zł bez VAT

Najniższa cena produktu 569,37 zł z dnia 29.03.2024

Najniższa cena w ciągu 30 dni przed aktualną promocją: 605,71 zł

Zapytaj o produkt

Zapytaj o Stół liniowy YR-GZS90K SFU1605 skok 200 mm

Zadaj pytanie

Imię i nazwisko *
Adres e-mail *
Twoja wiadomość*
Anuluj
Zamów przez telefon

Specyfikacja techniczna kompletnego modułu liniowego YR-GZS90K Wagney

  • Mocowanie silnika NEMA 23 (kołnierz 57x57 mm), w ofercie sklepu mamy dodatkowe mocowanie co umożliwia podłączenie silnika NEMA24
  • Śruba kulowa o skoku 5 mm, średnicy 16 mm C7
  • Zastosowana nakrętka SFU1605
  • Dokładność pozycjonowania ± 0.03 mm
  • Prędkość maksymalna 250 mm/s
  • Prędkość śruby do 3000 rpm
  • Maksymalna nośność przy montażu stołu w poziomie 60 kg
  • Maksymalna nośność przy montażu stołu w pionie 30 kg
  • Długość posuwu 200 mm
  • Średnica czopu śruby kulowej 10 mm
  • Rodzaj zastosowanego sprzęgła JM30C, w zestawie flansza do silnika z wałkiem 6,35mm

Opis gotowego modułu liniowego YR-GZS90K Wagney

Kompletny moduł liniowy YR-GZS90K jest to gotowe urządzenie mechaniczne, które umożliwia precyzyjne pozycjonowanie suportu w obydwy kierunkach. Standardowy rozmiar Nema 23 umożliwia zastosowanie różnego rodzaju silników. W module liniowym możemy zmienić mocowanie silnika co umożliwi nam podłączenie silnika krokowego o rozmiarze NEMA 24. Do modułu możemy podłączyć silniki od silników krokowych po silniki hybrydowe oraz silniki serwo. Imponująca prędkość śruby do 3000 rpm umożliwia osiągnięcie prędkości liniowej do 250 mm na sekundę.  Zastosowanie w module śrub kulowej umożliwia precyzyjne pozycjonowanie, z dokładnością 0,03 mm. Dzięki małemu tarciu przez ułożyskowanie nakrętki moduł ma dużą nośność do 60 kg. Śruba kulowa jest rozwiązaniem niezawodnym co efektywnie przekazuje ruch obrotowy na ruch liniowy. Śruba jest stabilnie podparta podwójnym łożyskowaniem od strony napędu (silnik krokowy) oraz pojedynczym łożyskiem od strony podtrzymującej. Moduły oparte na wałkach liniowych charakteryzują się nie tylko atrakcyjną ceną, ale również wysoką jakością wykonania. Konstrukcja opiera się na precyzyjnej aluminiowej płycie, a posuwem liniowym zarządzają dwa wałki o średnicy 16 mm. Wózek porusza się płynnie dzięki dwóm łożyskom LM16UU.

Zastosowanie gotowego modułu liniowego YR-GZS90K Wagney

Najczęstsze zastosowania modułów liniowych to osie Z w wypalarkach plazmowych, ploterach frezujących, robotach PICK&PLACE. Moduły wykorzystywane są również jako przesuwu w liniach produkcyjnych, zderzaki do pił, oraz wiele innych aplikacji wymagających precyzyjnego i szybkiego ruchu liniowego. Z wykorzystaniem modułu liniowego i kilku prostych elementów automatyki możliwe jest stworzenie całkowicie autonomicznego układu pozycjonowanego z panelu dotykowego, a do dyspozycji udostępniamy darmowy program „Zderzak” dedykowany do paneli Samkoon GC. Moduły możemy również łączyć ze sobą, dzięki gotowym przygotowanym przez producenta łączników. Dzięki zastosowaniu łączników możemy z modułów budować gotowe układy kartezjańskie osi X, Y, Z. Wykorzystanie takiego łącznika prezentuje zdjęcie poniżej.

W skrócie, moduły liniowe Wagney są niezwykle uniwersalnym rozwiązaniami, które znajdują zastosowanie w wielu branżach przemysłowych. Ich wysoka precyzja, odporność na zanieczyszczenia oraz łatwość integracji z różnymi napędami, czynią je idealnymi do aplikacji wymagających szybkiego i precyzyjnego ruchu liniowego.

widok z dołu
Przykład wykorzystania łączników

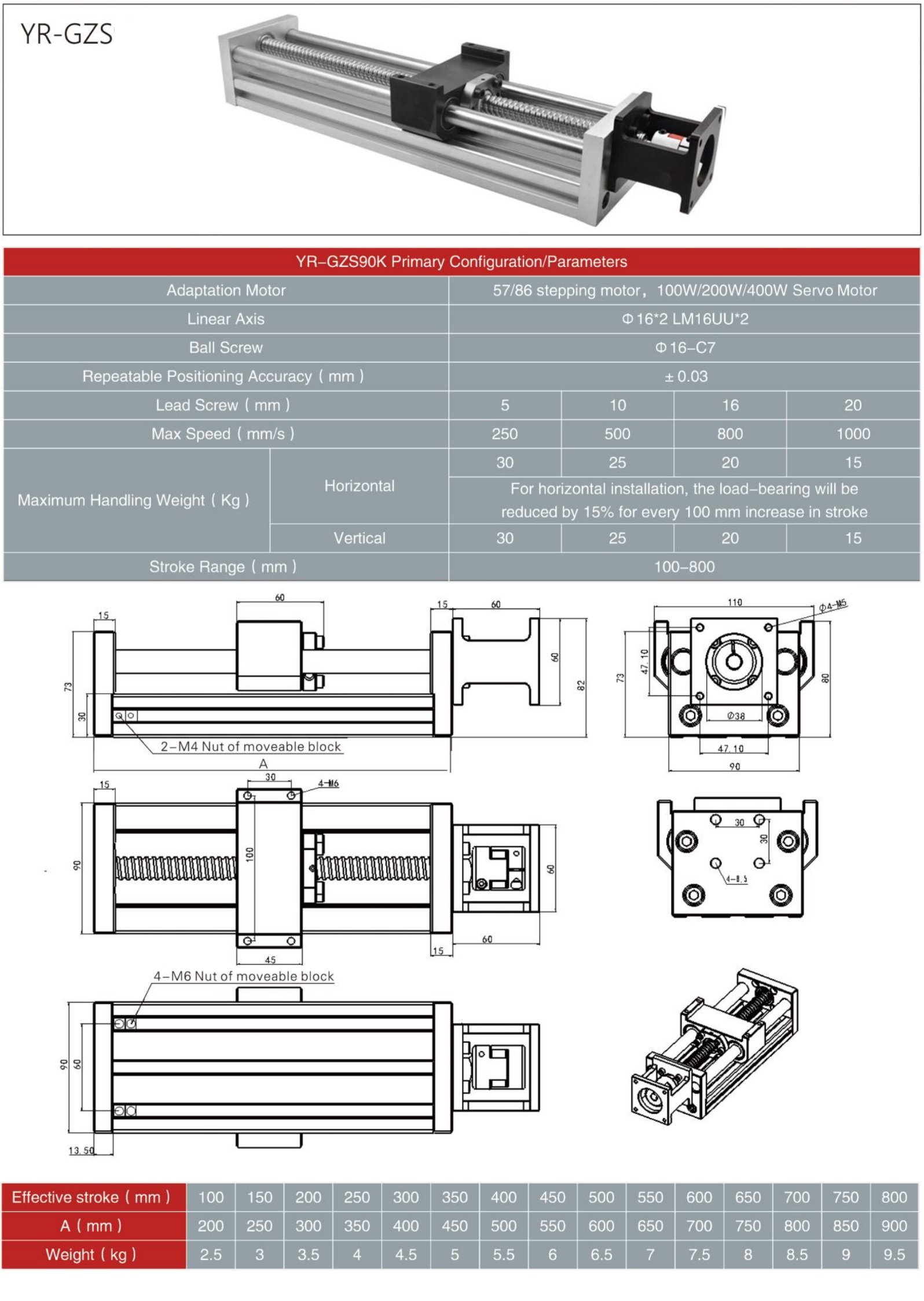

Rysunek techniczny
Dane techniczne
Flansza [mm]
NEMA23
Śruba kulowa
Ø16-C7
Skok gwintu
5 mm
Prędkość posuwu
250 mm/s
Maksymalna długość posuwu
200
max. obciążenie poziome
25
max. obciążenie pionowe
30
Średnica wałka
6.35
A [mm]
300
Dokładność [mm]
+/-0.03
typ łożyskowania
Ø16*2 LM16UU*2

GZS90K 100mm
