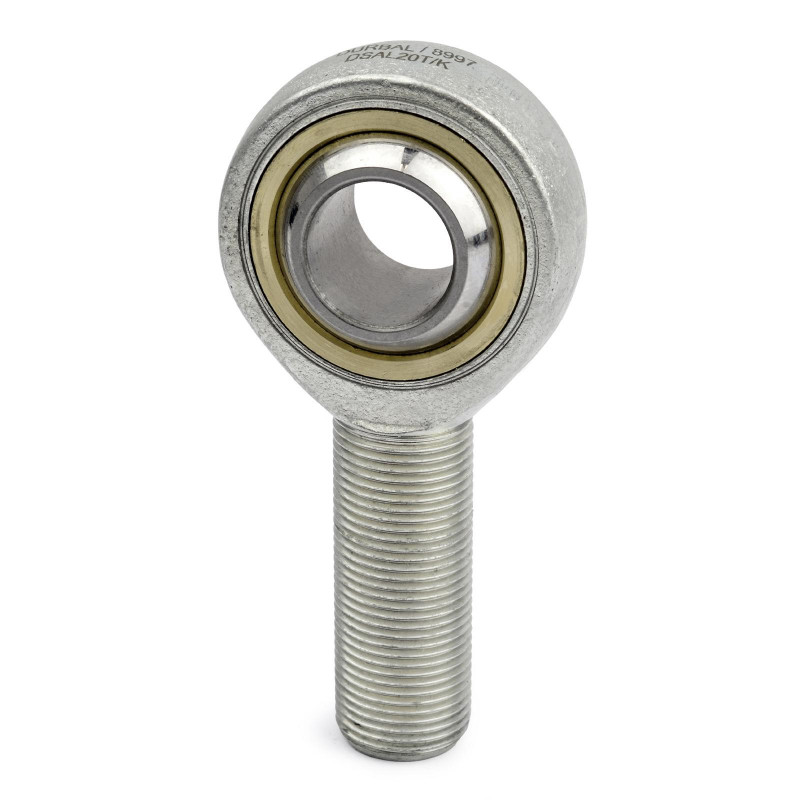

Zdjęcia poglądowe, mogą różnic się od stanu rzeczywistego.
Główka cięgła DSAL08 - T/K DURBAL
Indeks: L0105-001-0189
Kategoria: Głowice przegubowe gwint zewnętrzny
EAN: 0089926078119
Waga: 0.037 kg
Parametry:
Oznaczenie:DSAL08T/K
d1 [mm]:8
d2 [mm]:24
L2 [mm]:54
d3:M08
Producent:
DURBAL
Zamów przez telefon
Opis i parametry
Dane techniczne
Oznaczenie
DSAL08T/K
d1 [mm]
8
d2 [mm]
24
L2 [mm]
54
d3
M08
B [mm]
12
Typ gwintu
lewy
L1 [mm]
25
Wysokość wewnętrzna h1 [mm]
42
Mocowanie
Trzpień gwintowany
Wykonanie
Przeguby oczkowe
C1 [mm]
9
maks. kąt [°]
14
Maks. statyczne wytrz. na rozciąganie krótko [N]
-
Maks. statyczne wytrz. na rozciąganie długo [N]
-
Maks. obciążenie poprzeczne krótko [N]
-
Maks. obciążenie poprzeczne długo [N]
-
Minimalna głębokość gwintu [mm]
-
Maks. wyntrzym. na skręcanie gwintu wewnętrznego [Nm]
-
Maks. moment obrotowy głowicy łożyska [Nm]
-
Łożyskowanie
Łożysko ślizgowe - panewka
Materiał
Stal ocynkowana
Tworzywo
Tworzywo
